車載ＰＣ計画

・車載カメラ交換 2012/8/19

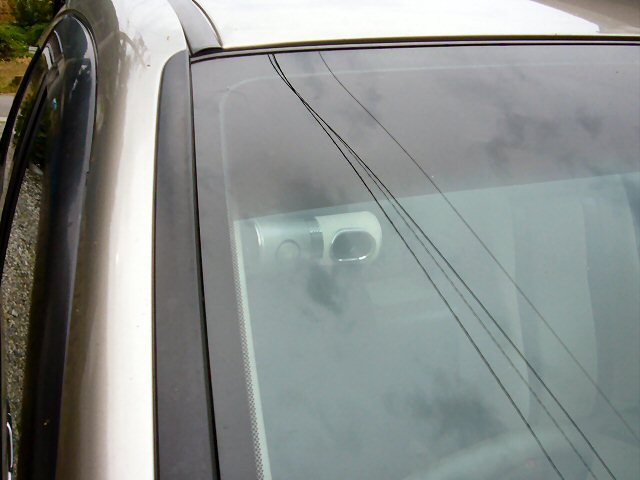

	もう４年も使っている車載カメラ、さすがに古くなって時々認識しないようになったので新しいカメラに交換しました。

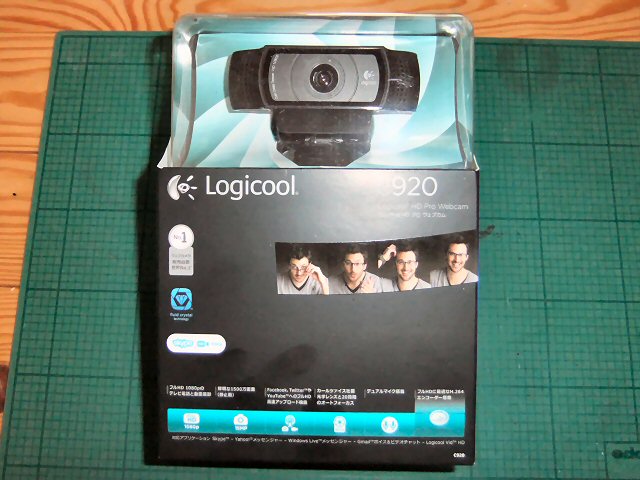

	新しいカメラは同じロジクールのC920です。 車載カメラにはもったいないスペックですが、格好良さだけで決めました^_^;

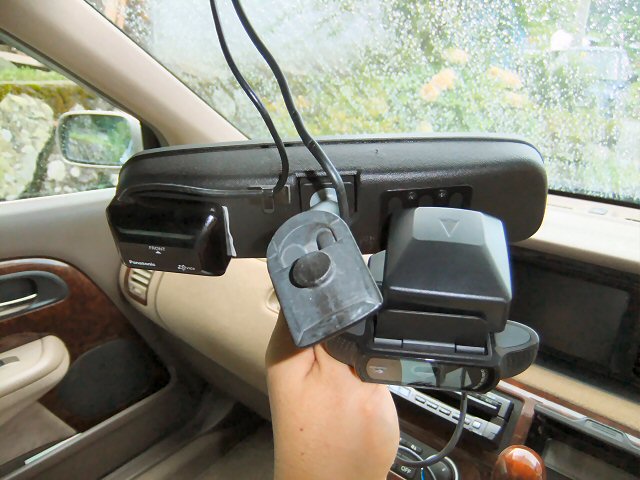

	どこに取り付けようかと探していたら、以前オートライトを付けたときにミラーの裏に追加したステーがちょうど良さそうです。

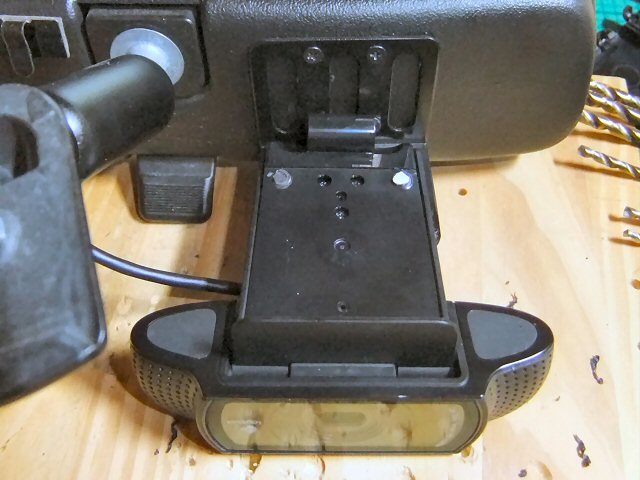

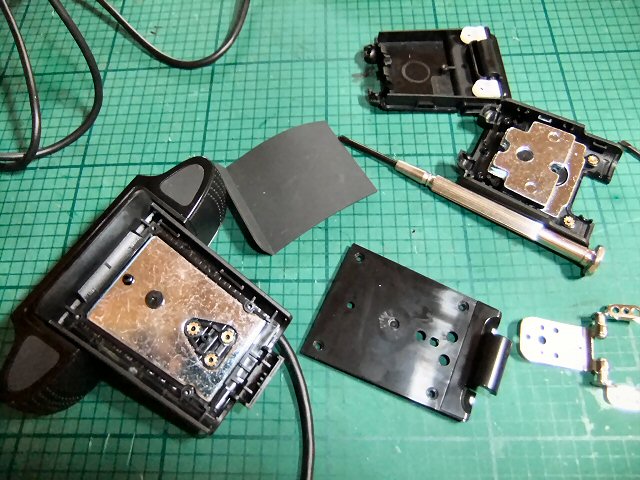

	カメラの土台部分を分解して不要なパーツを取り去ります。

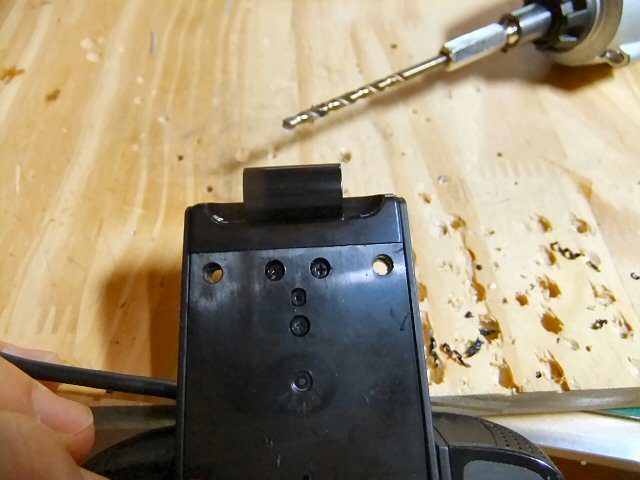

	２カ所穴を開けて....

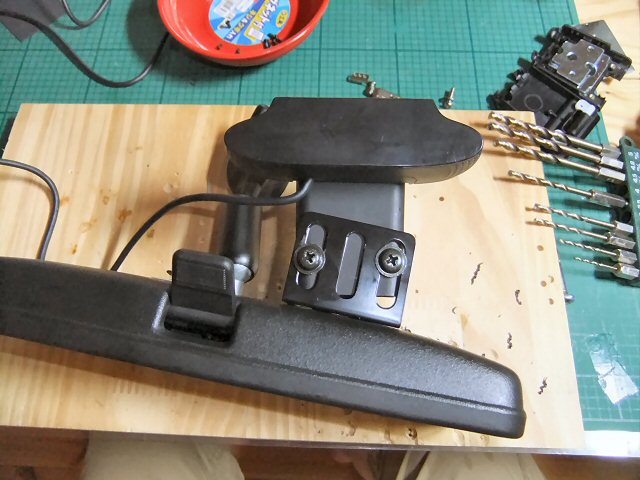

	ステーにタッピングビスで固定します。
	この土台の上にはレーダー探知機のアンテナをのせるので、飛び出したタッピングビスの先端を削って平らにしました。
	ナビとレーダー探知機のアンテナを元通り付けて車体に戻します。

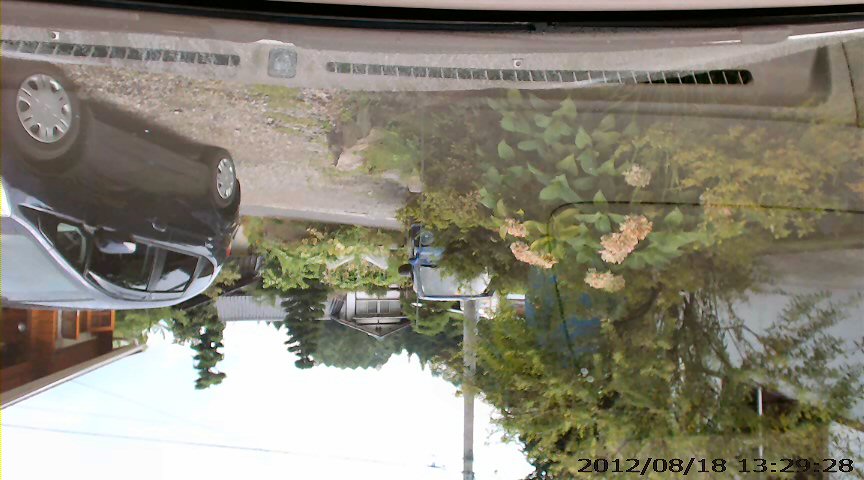

	早速テストしてみると.....天地が逆さまです。

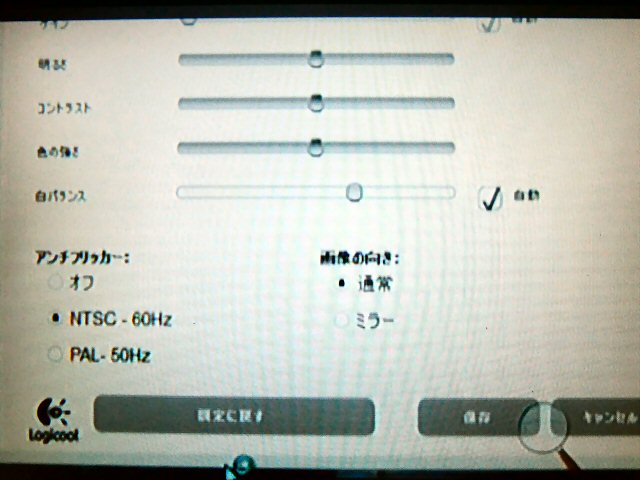

	こんなのはドライバの設定で、と思ったら反転するオプションがありません！ 以前のカメラは上下・左右とも反転できたのですが、この新しいカメラは左右の反転しか出来なくなっていました。

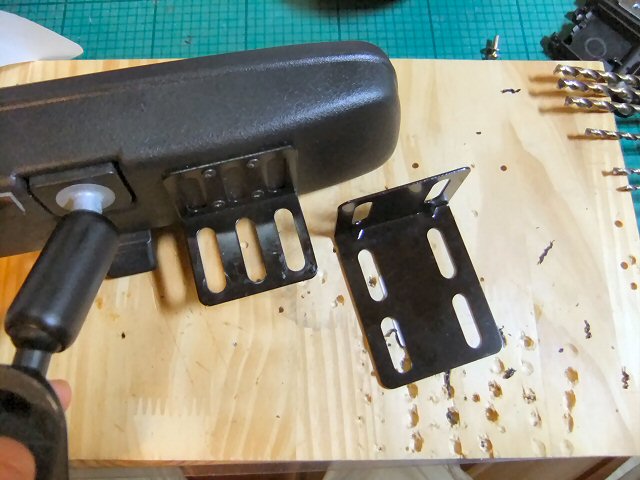

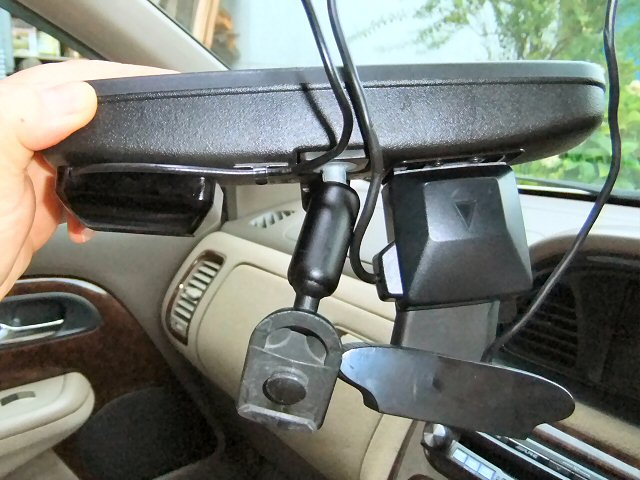

	じゃぁカメラを反対に付ければいいじゃんと思ったら、 今度はレーダー探知機のアンテナを乗せる場所が狭くなってしまって付きません。 仕方ないのでホームセンターへ行って長いステーを買ってきました。

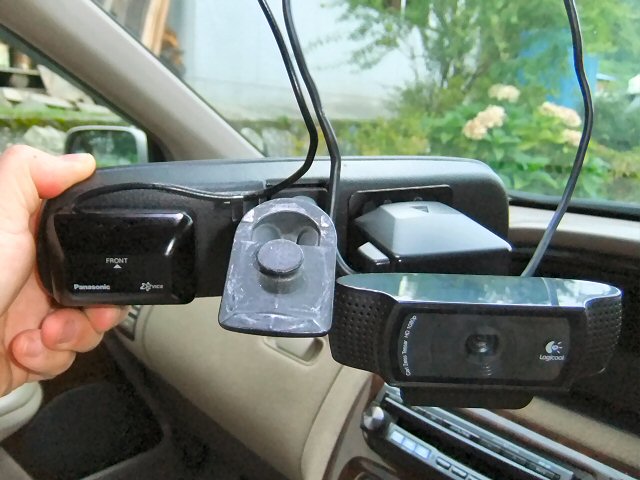

	これでやっと全部が付きました。
	カメラがだいぶ前方に飛び出していますが....

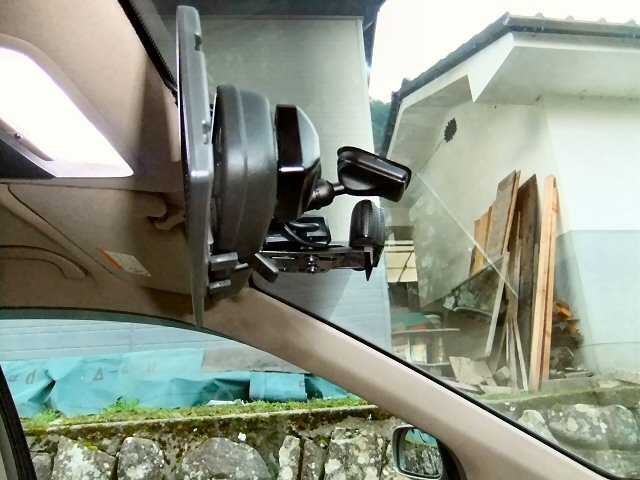

	ガラスにはぎりぎり当たりません。

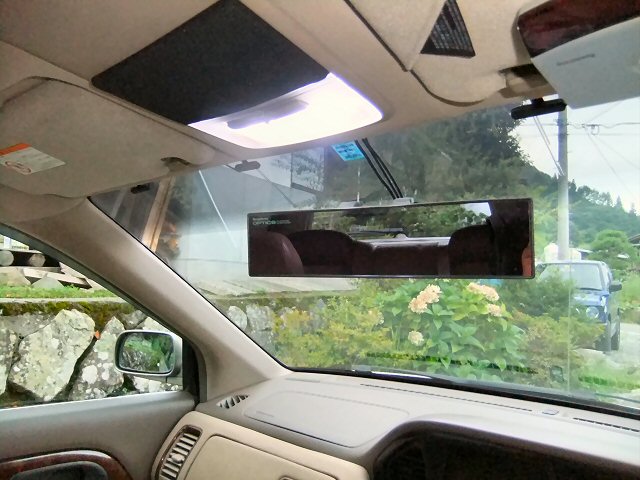

	運転席からはミラーに隠れて何も見えません。

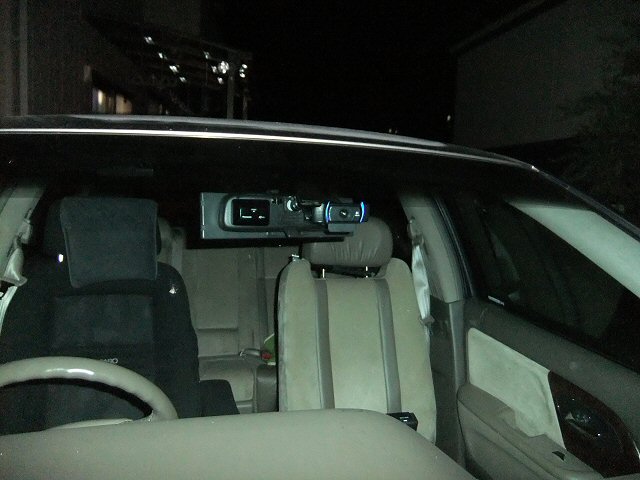

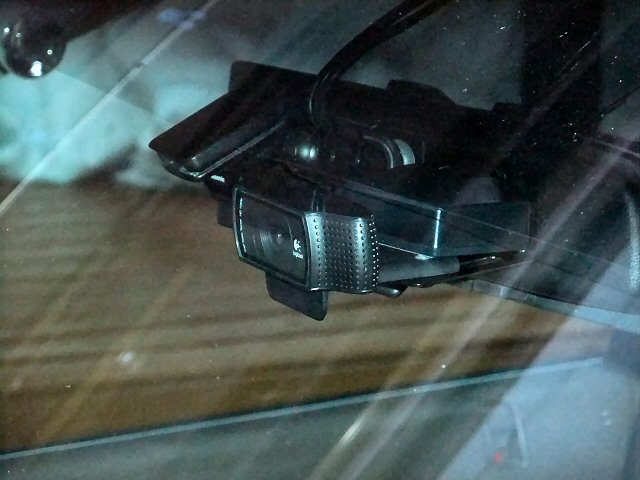

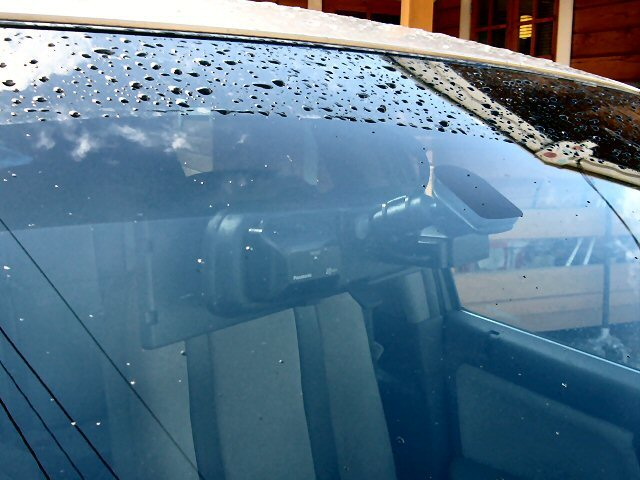

	外からはこんな感じです。
	このカメラ、両端に青色LEDが付いているので夜は怪しく光ります^_^;

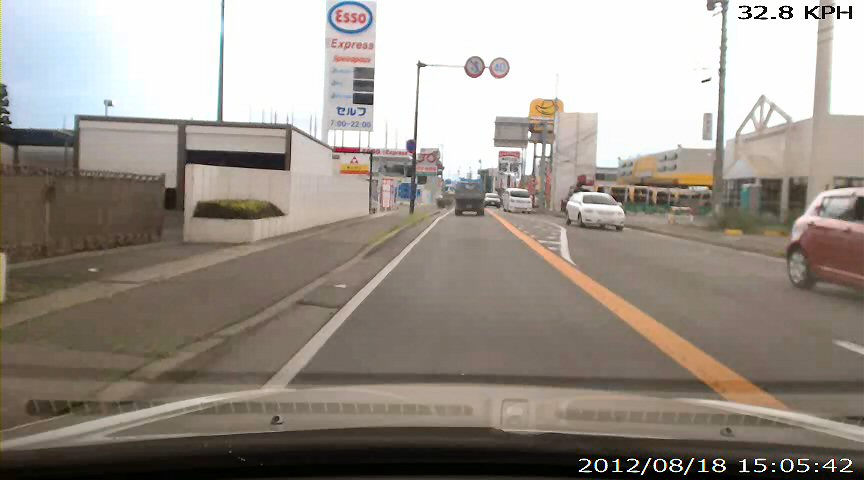

	早速テスト撮影に出かけました。 ムービー(DivX avi 19MB) やっぱり新しいカメラはきれいですね。 ただちょっと露出オーバー気味で、空の色が完全に飛んでしまっています。

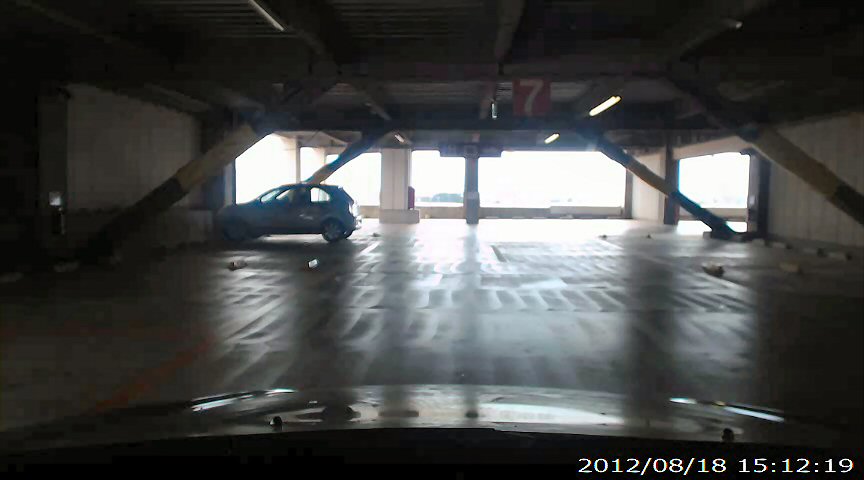

	明るさの変化と逆光のテストに立体駐車場に行ってみました。 ムービー(DivX avi 28MB) 暗いところもそこそこ映っていますが、やはり明るいところは飛んでしまいます。

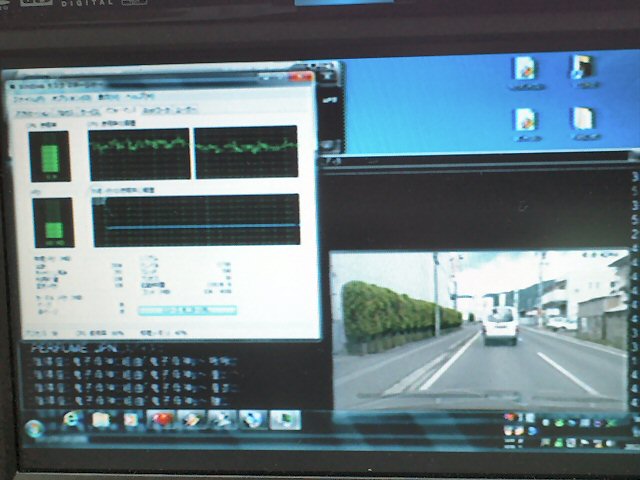

	このカメラはHD解像度で撮影できますがそれには車載PCの処理能力が追いつきません。 ↑のムービーは 864x480 dot ですがそれでもCPU使用率が７０％を超えています。

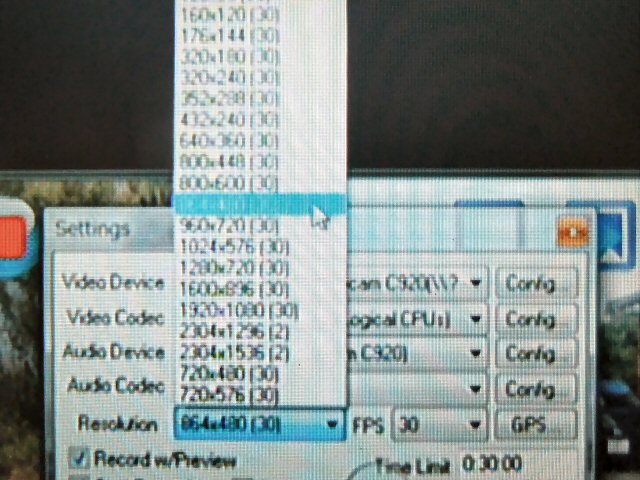

	試しに 1280x720 dotにしてみたら....

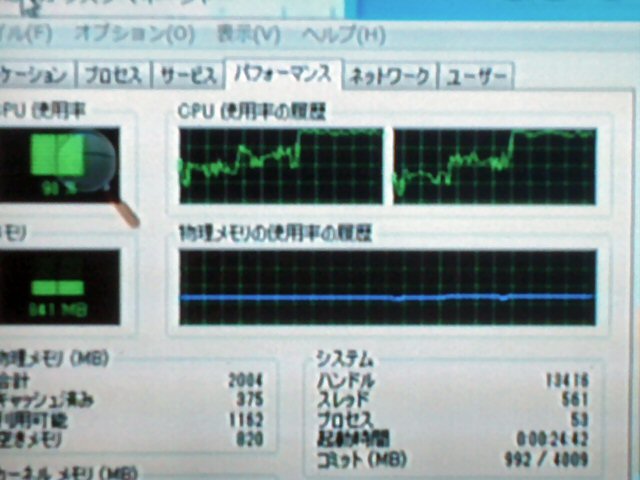

	CPU使用率が１００％に張り付いてしまいました。 映像は解像度が上がった分きれいになったのですが、処理が追いつかずカクカクになってしまいました。 ムービー(DivX avi 27MB)

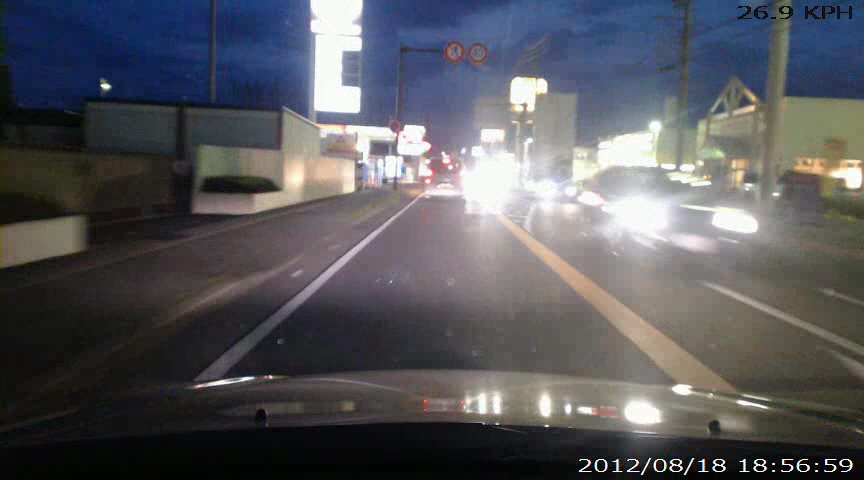

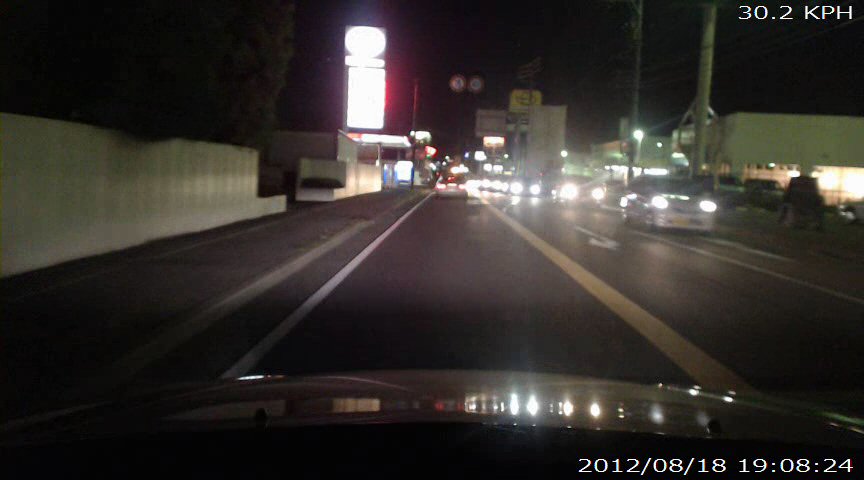

	夜間の映りはというと、街中は明るく映ります。 ムービー(DivX avi 8MB) 逆に明るすぎて対向車のライトがまぶしすぎるくらいです。

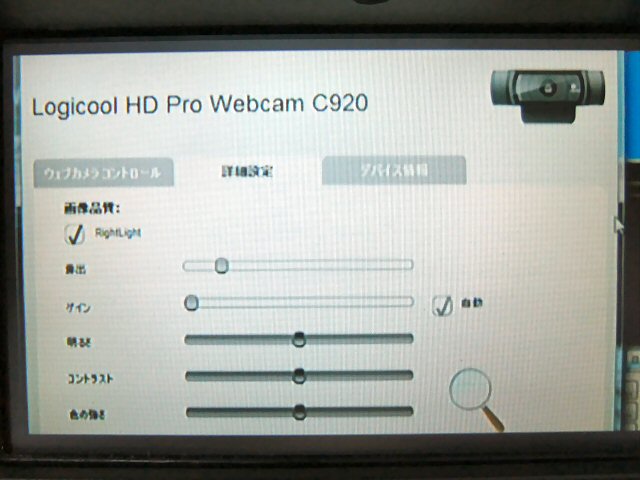

	ドライバに暗いところを明るく映す「RightLight」という設定があります。 これをOFFにして撮影してみると....
	暗くなりましたが、街中だとちょうど良いくらいです。 ムービー(DivX avi 8MB)

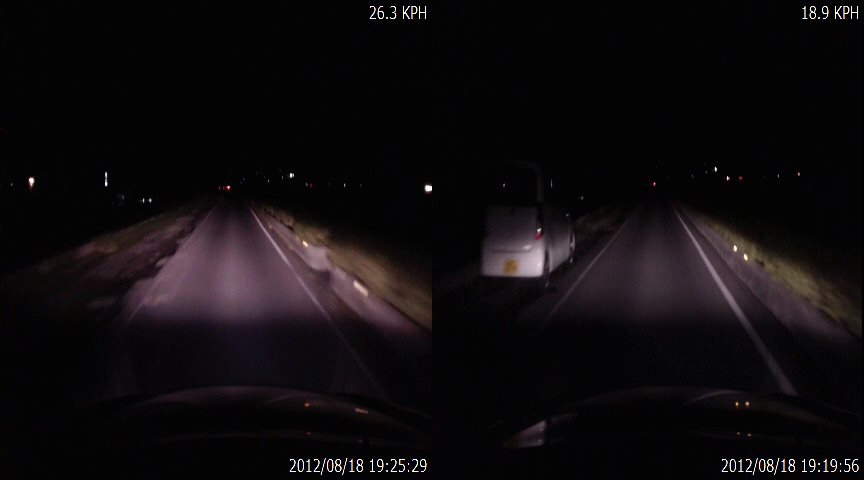

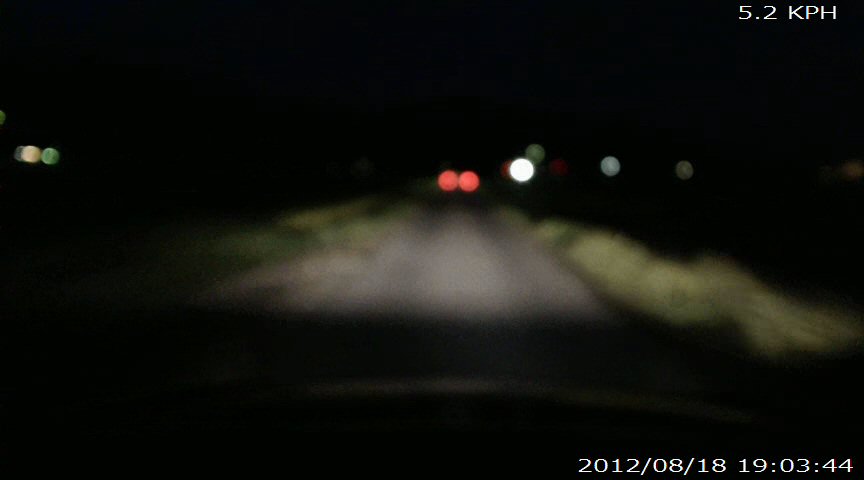

	でも真っ暗な道だとちょっと暗すぎます。 ムービー(DivX avi 8MB) 左側が RightLight をONにしたもの、右側がOFFにしたものです。 まぁONにしても暗いといえば暗いのですが。
	あとこのカメラにはオートフォーカス機能があるのですが、車載にするには逆に邪魔になってしまいます。 ↑のムービーでも微妙にピントがずれてブレたようになっているところが何カ所かあります。 （最初は振動でぶれているのかと思いました） さらに暗い場所では完全にピンぼけになってしまう場面もありました。 ムービー(DivX avi 2.5MB)

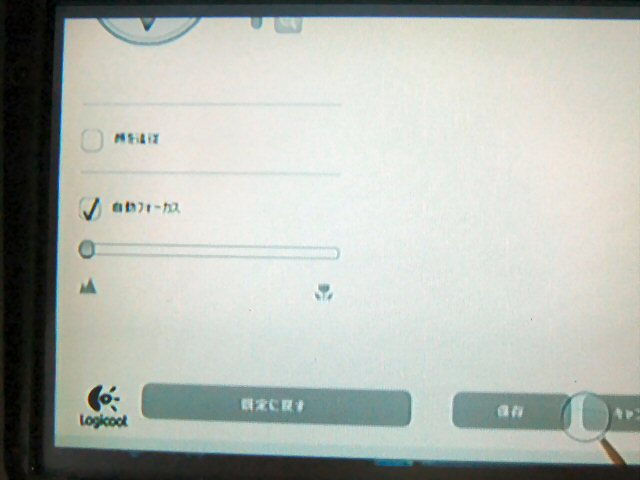

	ドライバの設定でオートフォーカスを切ることが出来るのですが、 PCを再起動するとオートフォーカスに戻ってしまいます。 とりあえず様子を見ますが、あまりひどいようなら分解してオートフォーカスが動かないようにしてしまいましょう。

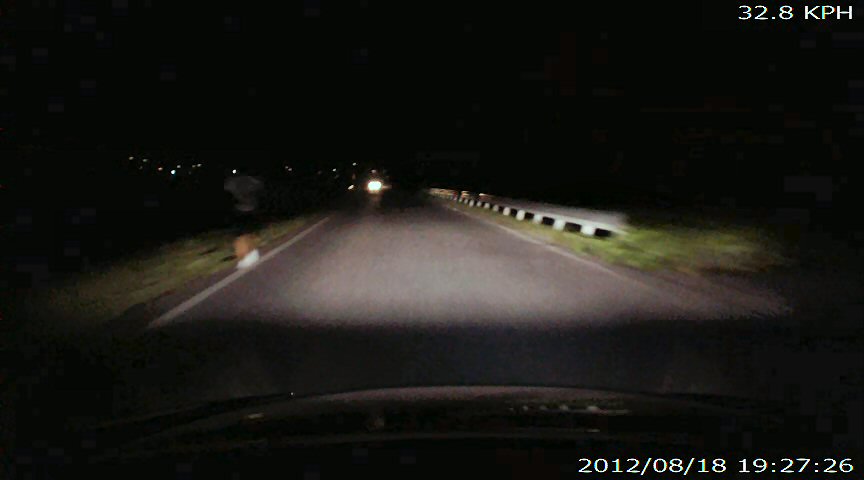

	おまけ 暗い夜道でジョギング・ウォーキングする皆さん、ぜひ反射するものを身につけてください。 もちろん運転する方も十分気をつけますが、対向車がいたりすると本当に見えにくいので是非お願いします。 ムービー(DivX avi 2.3MB)
