ラゲッジ照明

※一応お約束ですが、本ホームページの内容はあくまで私個人の作業結果です。
※もしあなたが同じことをして何か問題が起きたとしても、私は一切関知しません。
※くれぐれも自己責任ということで。

・2017/3/19

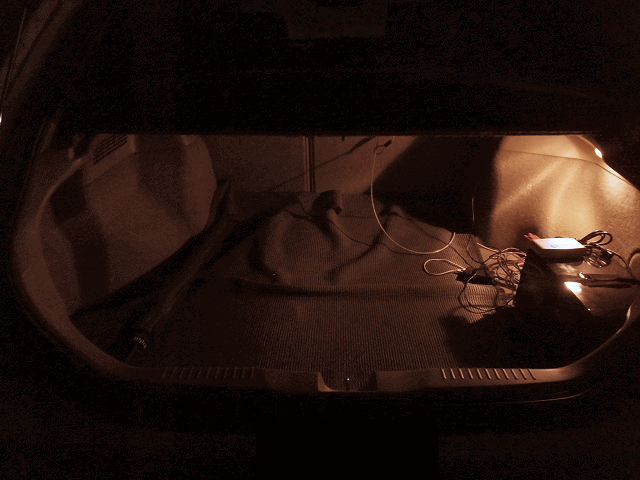

	ルームランプやマップランプはＬＥＤにしましたが、ラゲッジ照明はあまり使うことがないので電球のままでした。 でも先日夜に荷物の出し入れをするときに「暗いなぁ」と感じたのでＬＥＤに変更することにしました。

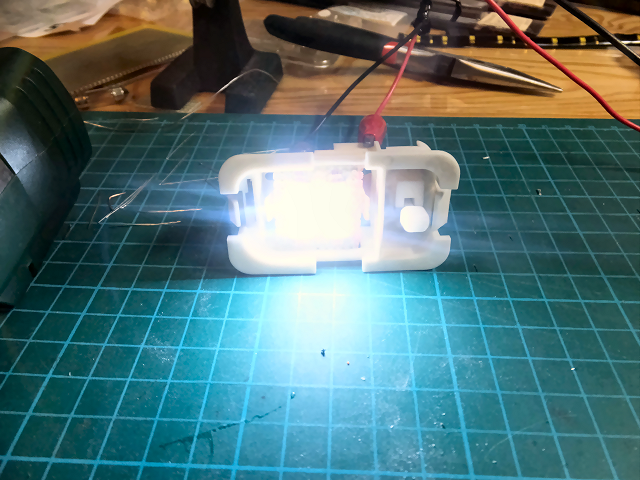

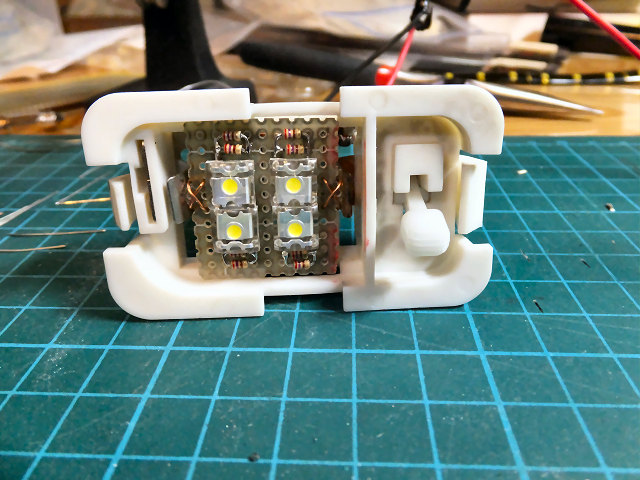

	ルームランプやマップランプと同じ秋月の３チップ白色ＬＥＤ４個で照明を作りました。
	やっぱりＬＥＤは明るいですねぇ。

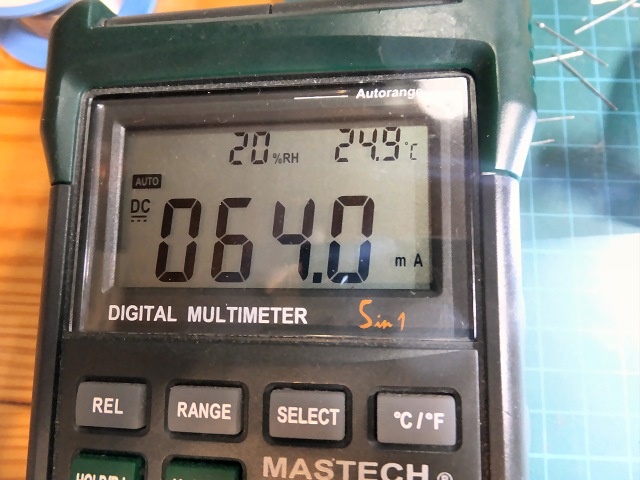

	消費電流も64mAで約0.8Wです。 電球が3.4Wですから、１／４になりました。

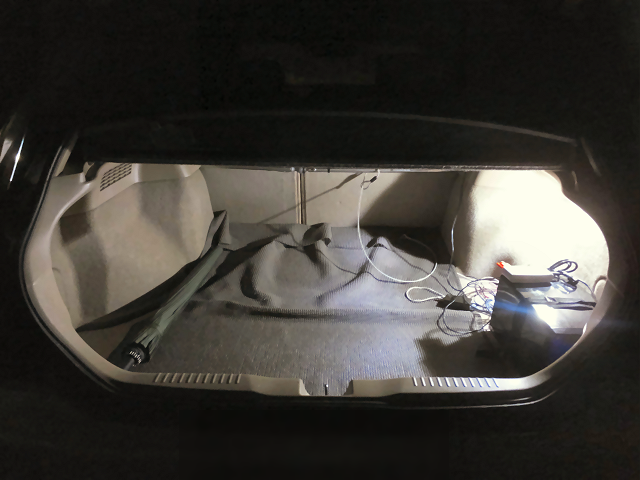

	早速取り付けてみると、やっぱり明るいですねぇ。 でも、手前のところにもうちょっと明るさが欲しいところです。

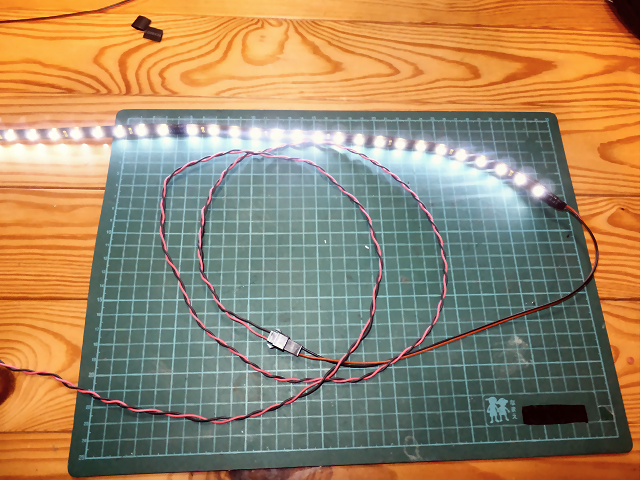

	そこで、以前に買ったまま使っていなかった秋月のテープＬＥＤを引っ張り出してきました。

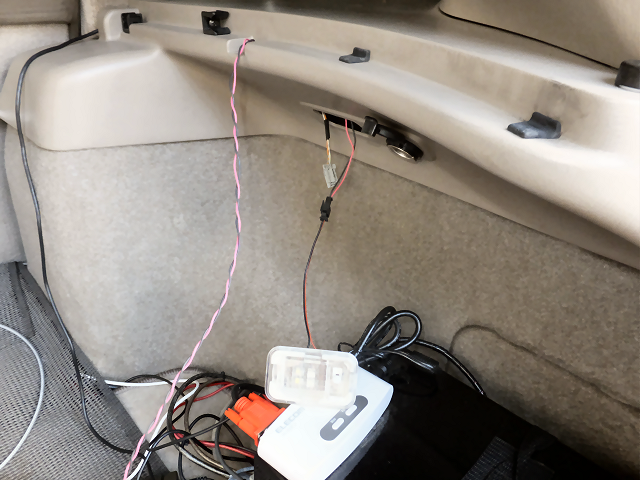

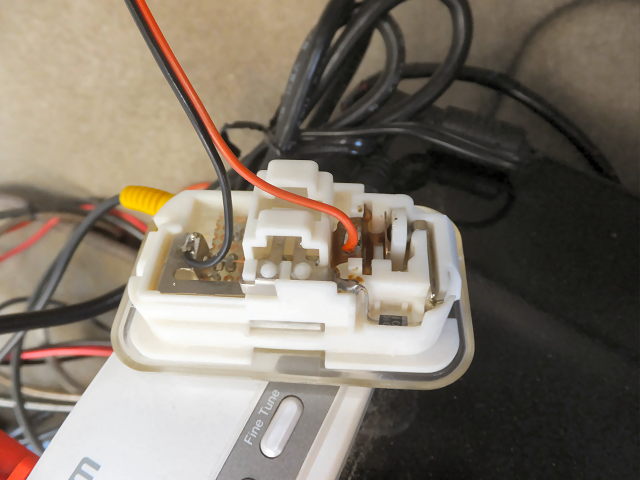

	照明のＯＮ／ＯＦＦに連動するようにスイッチの後から配線を取り出して...
	トノボードを乗せるところに穴を開けて配線を引き出します。

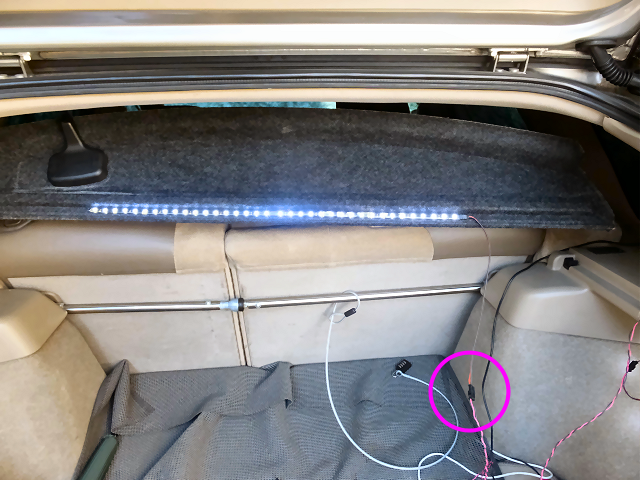

	トノボードの裏側は起毛になっていて普通の両面テープではうまく付かなかったので、マジックテープのトゲトゲの方をテープＬＥＤに付けてトノボードに貼り付けました。 トノボードを取り外すことも考えて、丸印のところにコネクタを入れて分離できるようにしました。

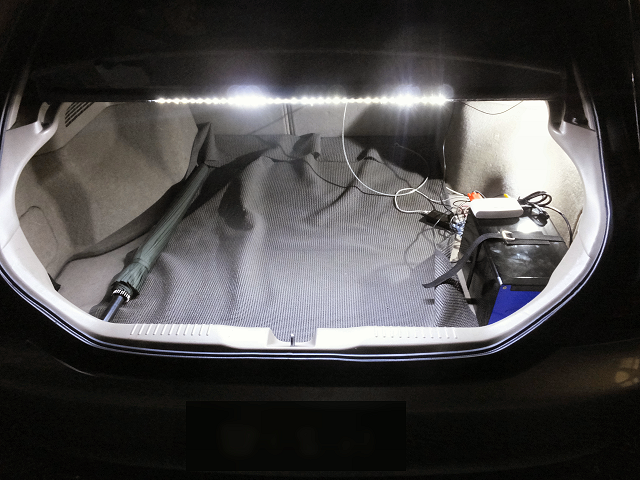

	これで完成です。

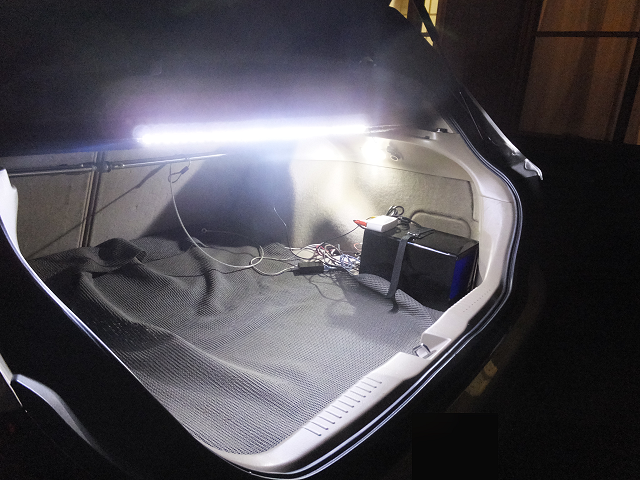

	これだけ明るければ文句なしです。
