ルームランプ

・2011/9/4

リアモニターを交換したついでに、ルームランプも作り直しました。

使ったLEDは秋月の３チップが１パッケージに入っているものです。

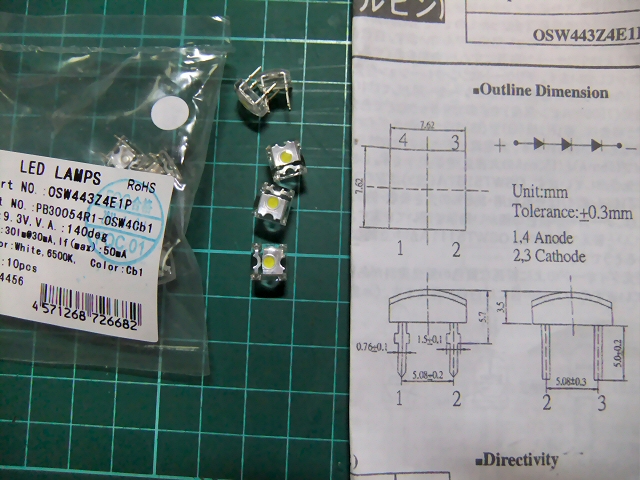

白色角型ＬＥＤ［７．６ｍｍ角］ＯＳＷ４４３Ｚ４Ｅ１Ｐ
このLEDを１０個使いました。（実質３０個分）

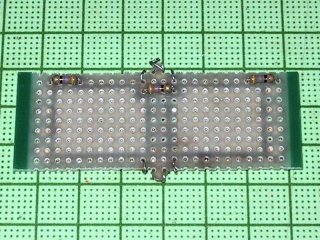

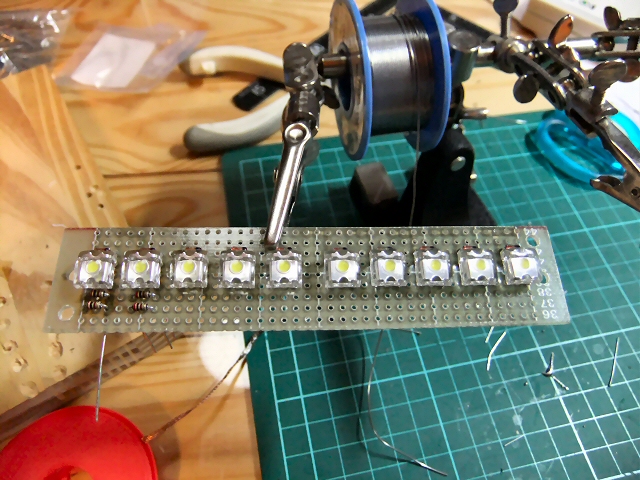

LED１つに付き、保護用ダイオード１個と電流制限用に200Ωの抵抗２個を並列にして使いました。
（１００Ω１本ではワット数が足りないので）

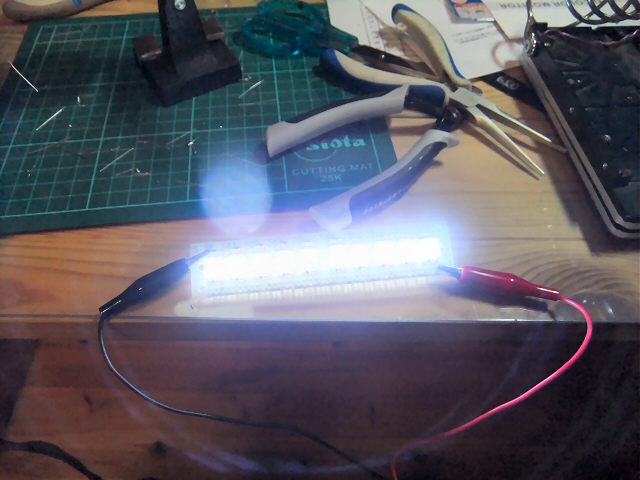

さすが３チップ、明るいです。

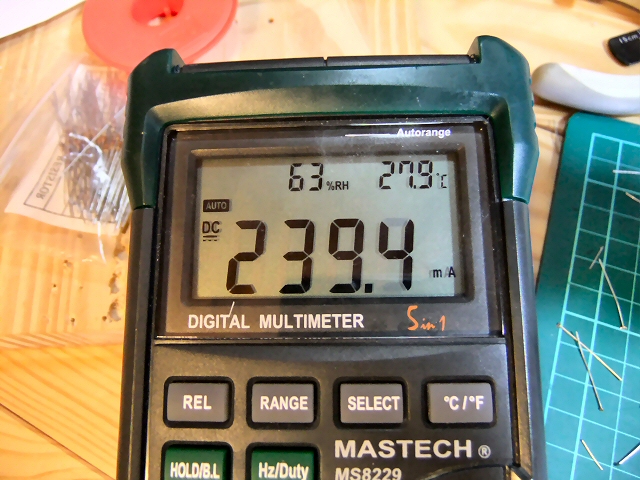

電流を測ってみると、１LEDあたり２４ｍAでした。
定格が３０ｍAなので余裕を見てちょうどいい感じです。
今までのLEDと比べてみると.....ロウソクと蛍光灯くらい違いますね。
色も真っ白でいい感じです。

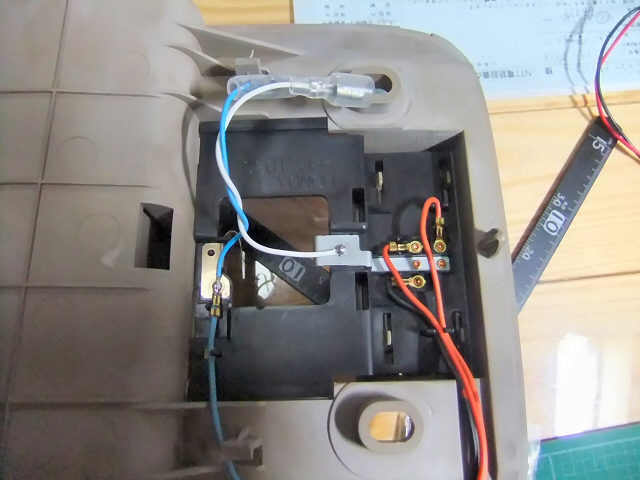

配線は電球の金具に半田付けして取り出しました。

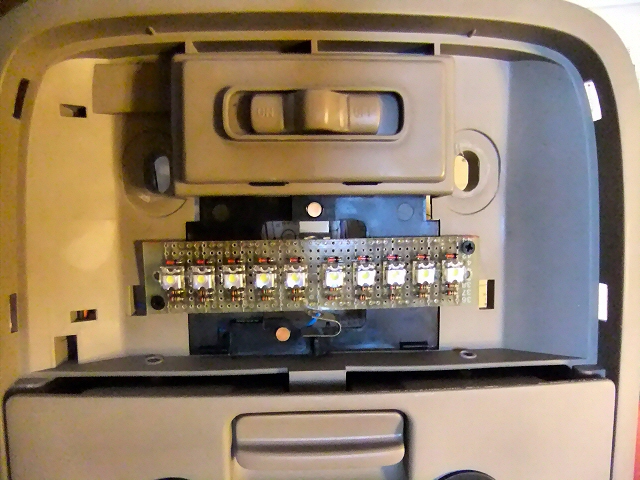

落ちてこないように、基板の両端を小さいネジで固定しました。

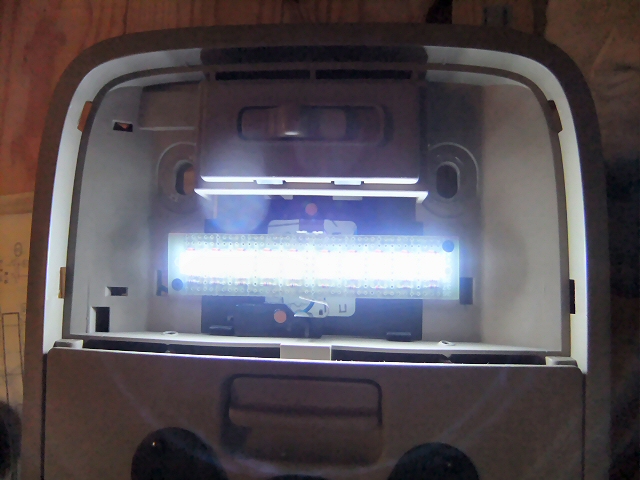

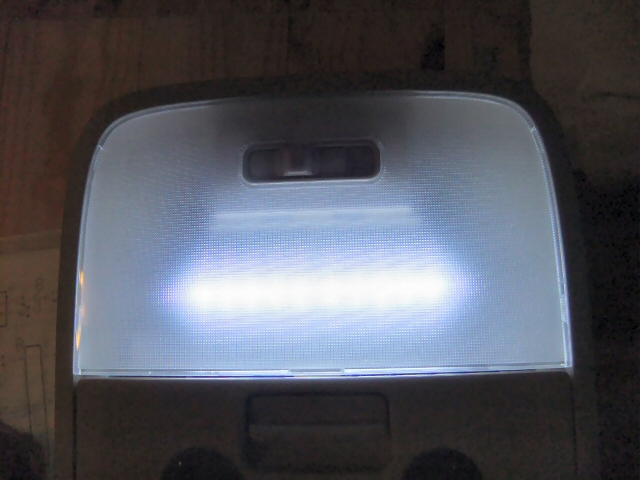

点灯を確認して完成です。
このLEDは照射角１４０°の広角タイプなので、ルームランプにはピッタリです。

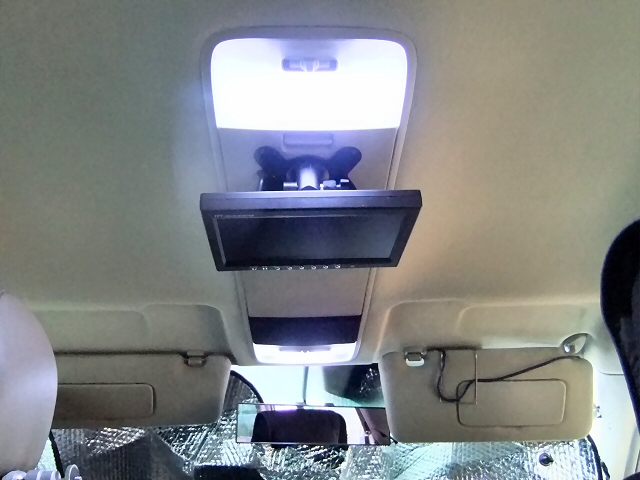

マップランプも新しくしたので、無駄なくらい明るくなりました

２００４／２／２２ 　５０個バージョンに変更

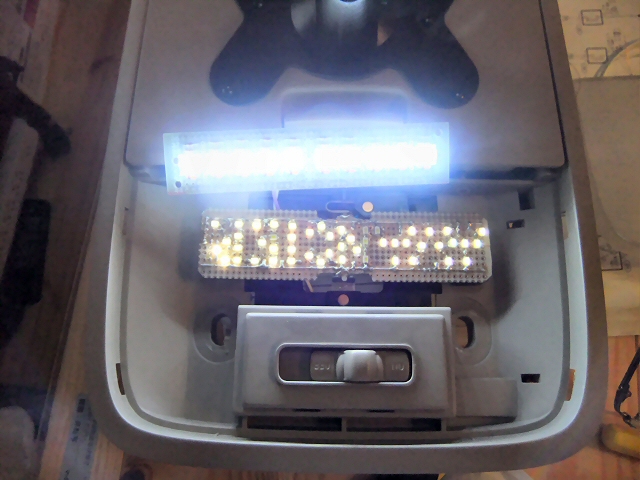

やはりチップLED１２個ではちょっと暗いので、今度は５０個使ったバージョンを作りました。

ただ並べるのも芸がないと思って「AVANCIER」の文字になるように並べたのですが...
この数ではなんだかわからないですね^_^;
言われてみればなんとなく文字があるように見えなくもないですが....

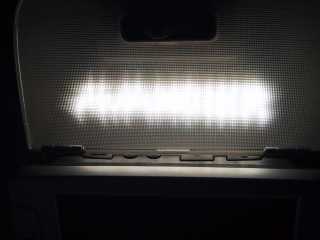

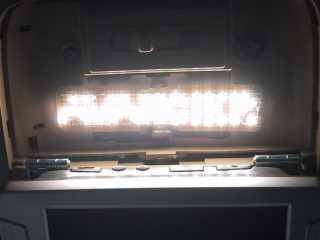

カバーを付けたらもう全然わかりません。
というわけで苦労した割には企画倒れでした。(T_T)

まぁ明るくはなったのでいいんですけど。

２００３／０７／１２ 抵抗追加

さすがに抵抗無しはまずかったようで、エンジンをかけたまま１０分ほど点けっぱなしにしていたら、発熱して発光色が変わってしまいました。
そのまま使っているとお亡くなりになるのは目に見えているので、電流制限用に手持ちの４７Ωの抵抗を入れました。
４個のＬＥＤごとに１本ずつ、計３本です。
これで電圧が１４．４Ｖのときに約２０ｍＡと、なんとか絶対最大定格(25mA)内の値におさまりました。

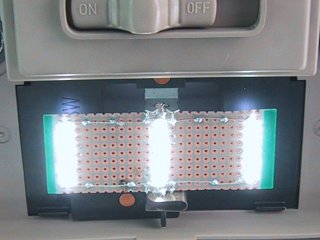

ちょっとは明るくなるかと思って空いているところにアルミテープを貼ってみましたが.....全然変わりませんでした(T_T)。


最近はやりのＬＥＤを使ったＤＩＹをやってみました。
まずはルームランプから始めて、ほかも少しずつやっていく予定です。

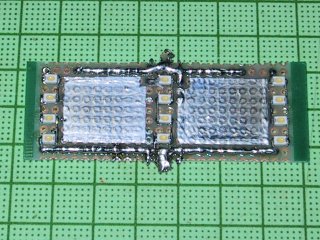

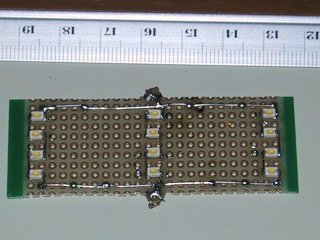

秋月電子で購入した白色ＬＥＤチップを１２個使ってルームランプを作りました。
(このＬＥＤ、３個で\200と格安です。１２個でも\800）
しかしこの小ささなのでハンダ付けが大変でした。

明るさを優先して抵抗もＣＲＤ(定電流ダイオード)も使わずに４個を直列にしているだけです。
これだと電圧が１４Ｖ以上になると電流が定格をオーバーしてしまうので、走行中に点灯し続けると切れてしまうかもしれません。
(まぁ走行中はほとんど使わないので...)

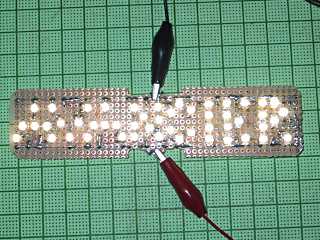

ルームランプの電球のかわりに基板をはめて点灯を確認しました。

今まで気がつきませんでしたが、スイッチをＡＵＴＯにしてドアを開けっ放しにしておくと、少し暗くなるんですね。
スイッチをＯＮにした方が明るくなります。

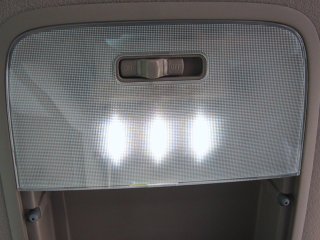

カバーを付けるとこんな感じです。
このＬＥＤは視野角が１１０°あるので結構光が広がります。
でも、もう一列ずづ外側にあってもよかったかも。

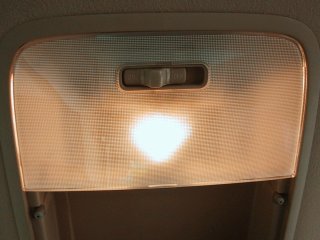

ちなみにノーマルの電球はこんな感じです。
単純に明るさだけなら電球の方が上かもしれませんが、ＬＥＤのほうが色が純白で綺麗です。
それに消費電流が全然違います。(約1/10)
　電球　12V 約670mA (8W)
　ＬＥＤ 12V 約60mA (0.7W)
