純正ヘッドをカセットからCDに交換してちょっと便利になったのですが、車載PCに慣れた体にはCDをいちいち交換するのも面倒です。 とはいえ、さすがに弐号機にまで車載PCってわけにはいきません。 i-Podなら純正のアダプタがあるのですが、そんな良いものは持っていないので、手持ちのMP3プレーヤーが接続できるように外部入力を付けました。 |
 |
基本的に以前に付けていたものと同じで、GA-NETの音声信号に無理矢理割り込みます。 |
 |

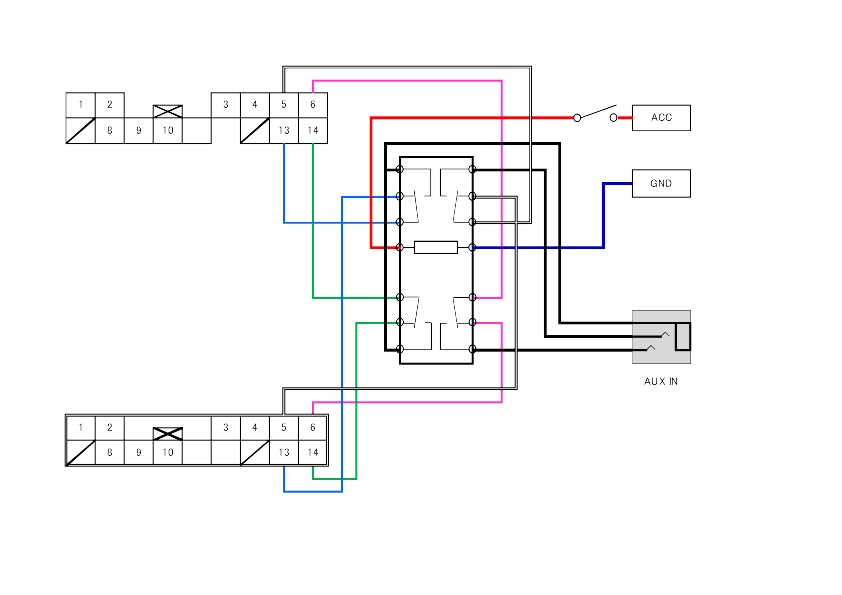

今回はリレーを使ってみました。 (PDF) |
 |

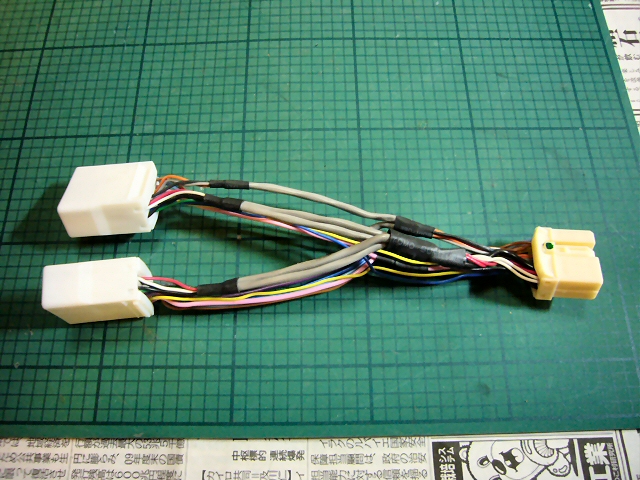

GA-NETの分岐ケーブルをバラして.... |
 |
音声の線にリレーを割り込ませます。 |
 |

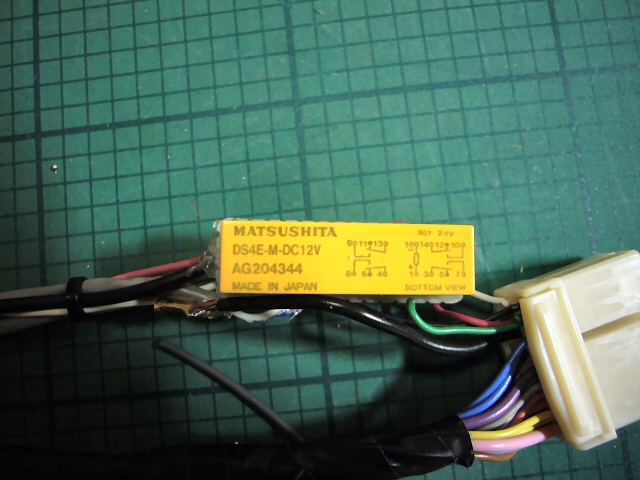

リレーは１２V・４回路のものを使いました。 |
 |

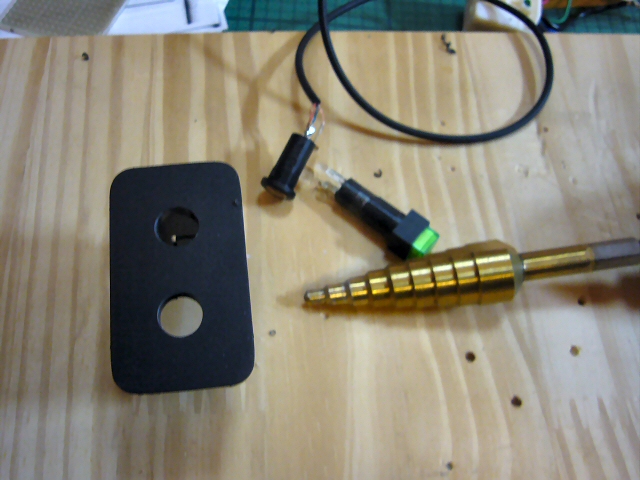

切替スイッチと入力端子は、インパネのメクラ蓋に穴を開けて取り付けます。 |
 |

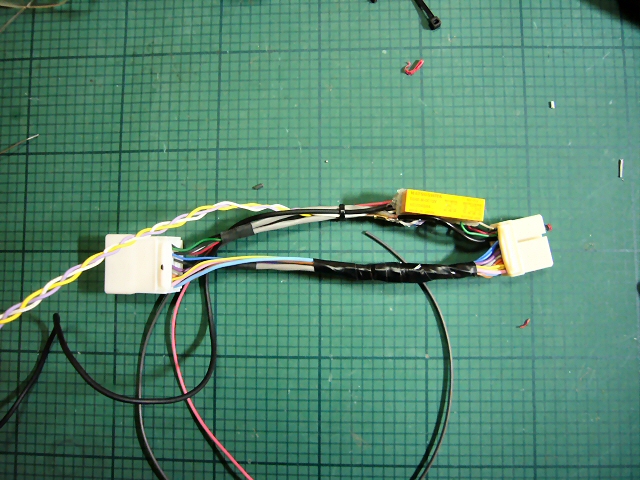

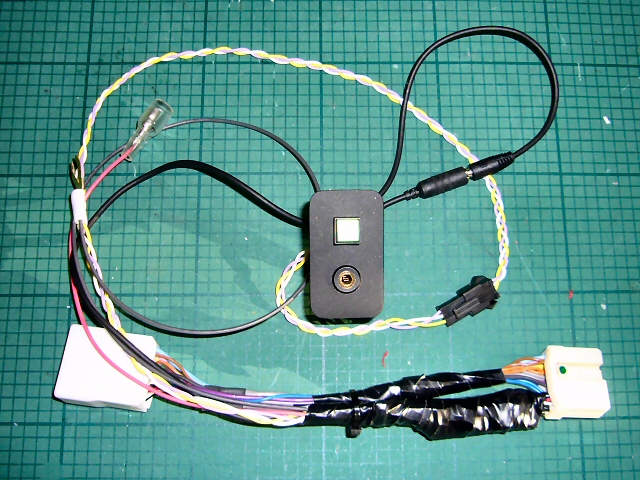

こんな感じになりました。 インパネを取り外すときに大元まで外さなくて良いように、メクラ蓋近くのコネクタで分離できるようにしてあります。 |
 |

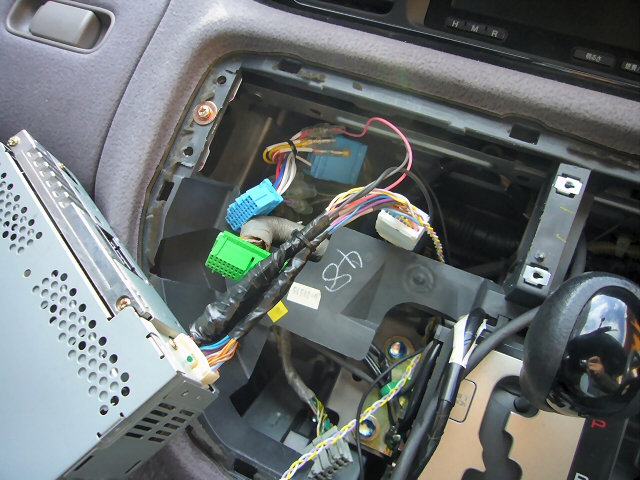

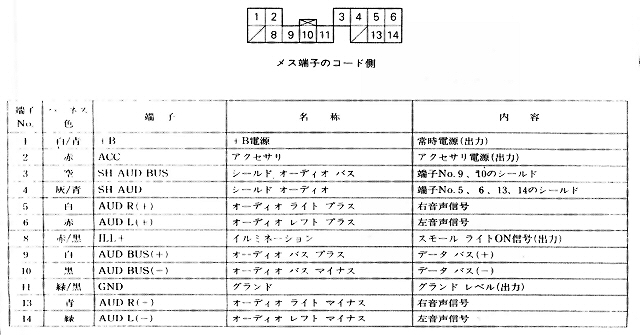

純正ヘッドのCDチェンジャーがつながっているGA-NETコネクタに割り込ませます。 リレー用の電源はオーディオのACC電源から取ります。 |
 |

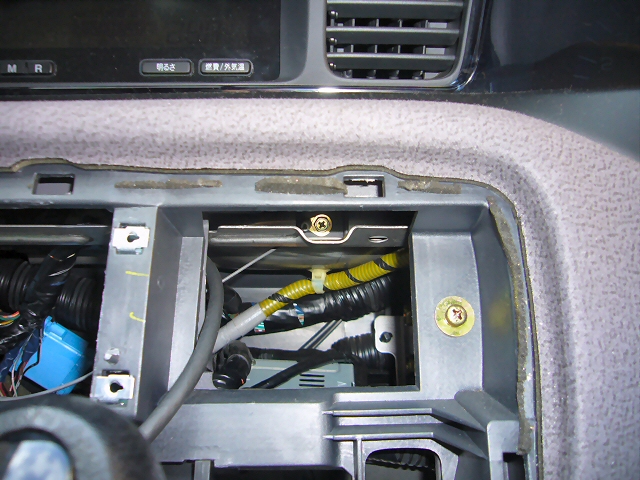

GNDは小物入れ奥のネジにつなぎました。 |
 |

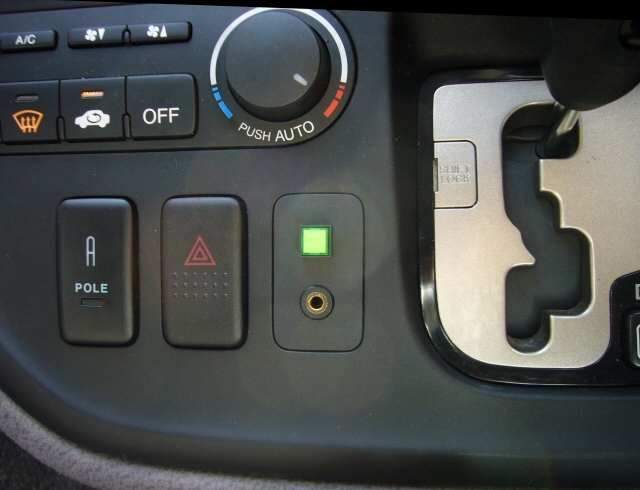

これで完成です。 スイッチはLED内臓で外部入力に切り替えると光ります。 |
 |

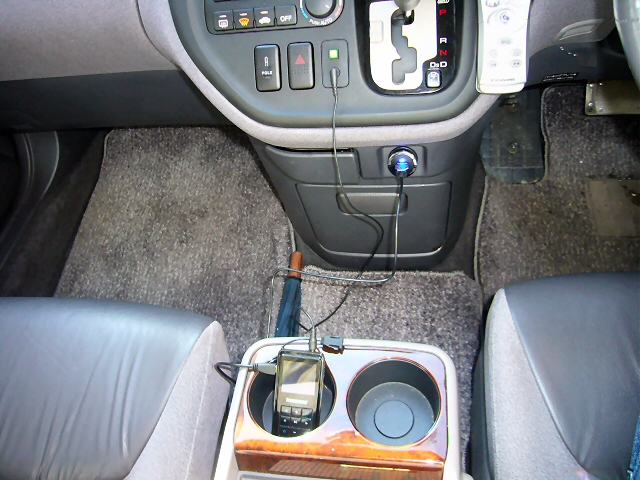

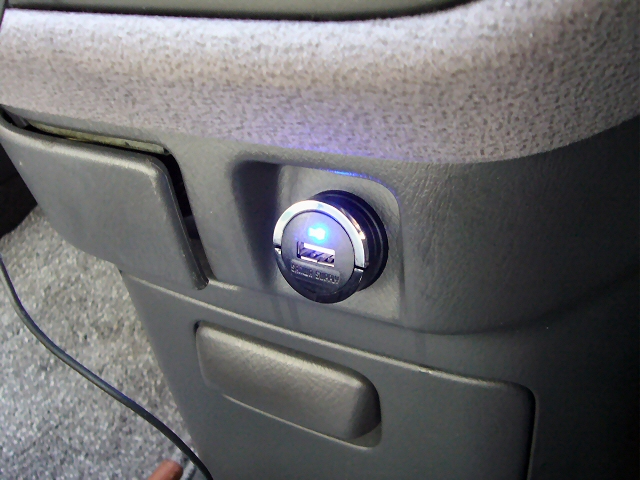

走行中にMP3プレーヤーの充電が出来るように、シガーソケット用のUSB電源も付けてみました。 USBカーチャージャー ちっちゃくてかっこいいんですが、青色LEDがまぶしいです。 |
 |

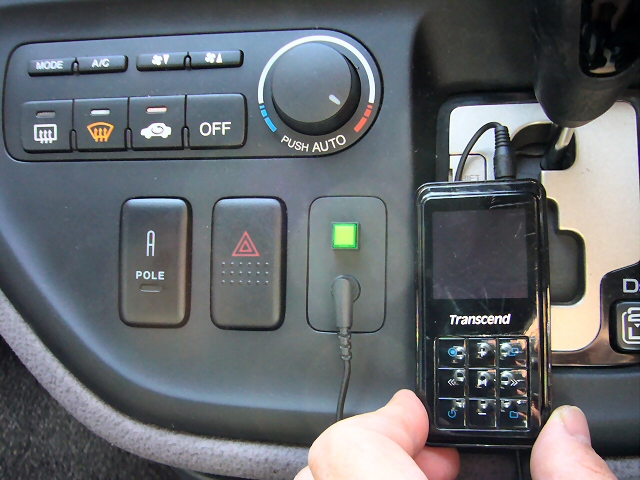

実際使うときはこんな感じにケーブルで接続します。 ソースをCDチェンジャーにして切替スイッチを押すとMP3プレーヤーの音が出ます。 ただ、無理矢理音声を割り込ませているので、外部入力の音量はちょっと小さいです。（ボリューム3つ分くらい） それにMP3プレーヤーの電源はいちいち自分でOn/Offしないといけません。 それでもCDを1枚ずつ交換するよりはずっと便利になりました。 |
