純正オーディオへ直接入力

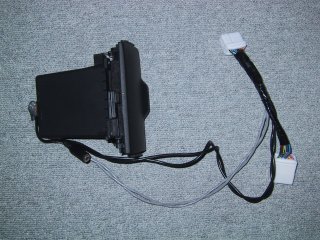

●ハーネスバージョンアップ

前回のハーネスは、グランドは共通にして、ＬＲの信号線だけをスイッチで切り替えていました。
そのためか、よ〜く聞くと反対側の音がほんの少し漏れてきていたり、ちょっとオルタネータノイズを拾ったりしていました。
そこで今回はグランドを含めてスイッチで切り替えるようにしました。

	心線が２本入っているシールド線を２本ずづ使って配線をやり直しました。

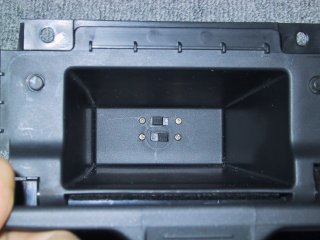

	切り替えスイッチも２つ（Ｌ用・Ｒ用）にしました。

まだ耳をこらせば漏れているようですが、ほとんど気にならないレベルになりました。

●純正オーディオへ直接入力

これまで純正オーディオへはカセットアダプターでつないでいましたが、やはり音がいまいちなので、
直接つなぎたいと思っていました。
といっても、純正オーディオのヘッドユニットには外部入力端子などありません。
そこで、ＣＤチェンジャーからの音声配線を横取りしてしまおうと考えました。
ホンダのオーディオはＧＡ−ＮＥＴという配線でチェンジャーなどのオプションをつなぐようになっているようです。
このＧＡ−ＮＥＴの配線図を見てみたところ、制御用と音声用と配線が分かれているようなので、音声用の
配線を切り替えれば、外部入力できるのではと考えたわけです。

本当はＧＡ−ＮＥＴの通信手順がわかれば、ＣＤチェンジャーが無くてもいいと思うのですが、さすがにそこまで
解析する気力がありません。

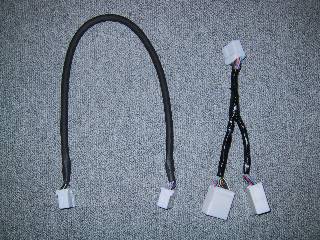

	ディーラーでＧＡ−ＮＥＴの配線用のパーツを取り寄せて もらいました。 今回使ったのは右側の二股に分かれているものです。 GA-NET拡張コード ［08A31-060-000］ \3,000 左側のものはヘッドユニットとチェンジャーなどを直接 つなぐもので、念のため取ったのですが使いませんでした。

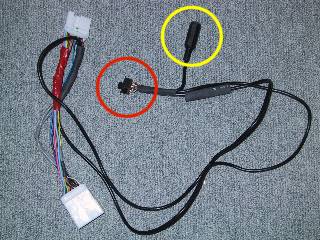

	二股の配線を切って、音声の配線を引き延ばします。 チェンジャーからヘッドユニットへ行く音声配線を切って、 スイッチで外部入力と切り替えられるようにします。 赤丸が切り替え用のスイッチ、黄丸が外部入力用の ピンジャックです。 このケーブルをヘッドユニットのコネクターに割り込ませます。

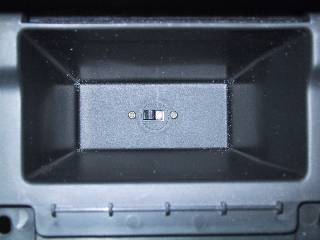

	切り替えスイッチはヘッドユニット横の小物入れの底に 穴をあけて付けました。

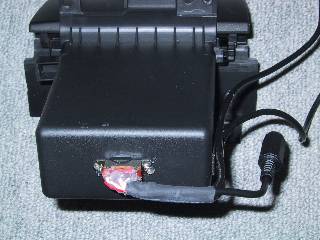

	小物入れを裏から見たところです。

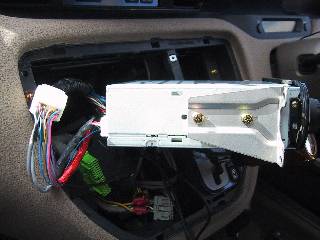

	ヘッドユニットのＧＡ−ＮＥＴコネクターをはずして、 配線を割り込ませます

結果は大成功で、ヘッドユニットで入力をＣＤに切り替えるとＭＰｉｒｅの音楽が聞こえてます。
スイッチの切り替えで、ＣＤも聞くことができます。

ただ、音声信号のレベルがちょっと違うようで、ＭＰｉｒｅを聞くときはボリュームを３つ程度大きくしないと
ＣＤと同じ音量になりません。

カセットアダプターとの比較では、そんなにびっくりするほどは変わりませんでしたが、チャンネル間の
分離が良くなり、全体にくっきりした音になりました。
