車載ＰＣ計画

※一応お約束ですが、このの内容はあくまで私個人の作業結果です。
※もしあなたが同じことをして何か問題が起きたとしても、私は一切関知しません。
※くれぐれも自己責任ということで。

・ITインバータ改造

ＩＴインバータはＤＡ-Portへの電力供給とＵＳＢハブとして使っていて、ＡＣ１００Ｖは全然使っていません。
それでも発熱がすごくて、どうもＡＣインバータが無駄に発熱しているようです。
上位機種ではＡＣインバータをスイッチでOn/Off出来るようになっていますが、私のには付いていません。
またＤＡ-Portへの電力供給でＵＳＢポートを１つ使ってしまうのがもったいないので、あわせて改造しました。

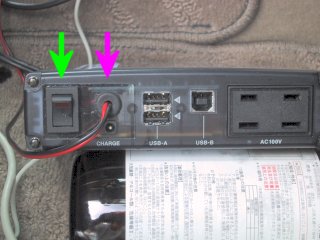

緑矢印がAC出力On/Offスイッチ、紫矢印がＤＡ-Portへの電力供給用の配線です。 中を開けてみたら案の定On/Offスイッチ用の配線が用意されていました。 中の基板は上位機種と同じ物のようです。 ＤＡ-Portへの配線は、ＵＳＢハブ用に５Ｖを作っている回路から直接取り出しました。

これでＵＳＢポートポートは１つ空き、ＡＣ出力をOffにすれば発熱もほんのり暖かい程度になりました。

・ＵＳＢハブ増設

車載カメラ用にＵＳＢポートハブを増設しました。
ハブは普通のＰＣ用でよいのですが、カメラの電源を取るためセルフパワーにする必要があります。
この電源をどうするかが問題で、せっかくＩＴインバータのＡＣ出力を切れるようにしたのにＡＣアダプタを使っては元も子もありません。

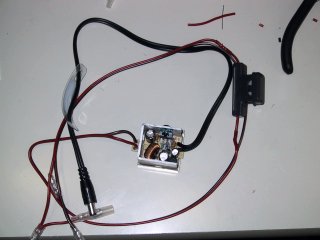

	いろいろ探してみたら、秋月電子のカーアダプタが使えそうなことがわかりました。 このアダプタは 12V -> 8V のものなのですが、中の抵抗を２本取り替えると出力電圧を変えられます。 また、スイッチングタイプなので効率が良く発熱も少ない優れ物です。 (しかも１個400円！)

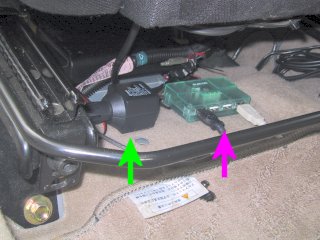

	５Ｖ出力に改造したアダプタとＵＳＢハブを運転席の下に置きました。
