車載ＰＣ計画

・ビデオ信号切替器

ＣＡＭＰを取り付けたことでナビのビデオ入力が足りなくなってしまいました。
ビデオ入力は２つあって.、
　Video-1 ... 車載ＰＣ
　Video-2 ... ＣＡＭＰ＋バックカメラ
にしていました。
このうちVideo-2はバックランプに連動して自動で切り替わる入力です。

一応ＣＡＭＰには外部ビデオ入力端子があって、リモコンでＣＡＭＰの表示と外部入力（バックカメラ）を切り替えられるようになっています。
バックカメラを見たいときはリモコンで切り替えていたのですが、一度エンジンを切ってしまうとＣＡＭＰの表示に戻ってしまうので、
いざバックしようとするとＣＡＭＰ画面が表示されてバックカメラが見えず、あわててリモコンで切り替えるという面倒なことなっていました。
また、ＣＡＭＰを通すと画質がとても悪くなってしまって、まるで１００回ダビングしたビデオみたいです^_^;

それと、普段はＮＡＶＩ画面を表示しているのですが、ちょっと車載ＰＣの画面で曲名を確認したいとか、ＣＡＭＰの画面で燃費を確認したいというときには、
モニタの[NAVI]ボタンでビデオに切り替えて、さらに希望の画面になるまで[MODE]を押すという手順が必要になります。

こうしたことがいいかげん面倒になってきたので、ビデオ信号切替器を作成することにしました。

機能は
・車載ＰＣ・ＣＡＭＰ・バックカメラの３入力
・ロータリーリモコンで入力画面を一発で切り替え
・バックランプに連動してバックカメラを表示
というものにします。

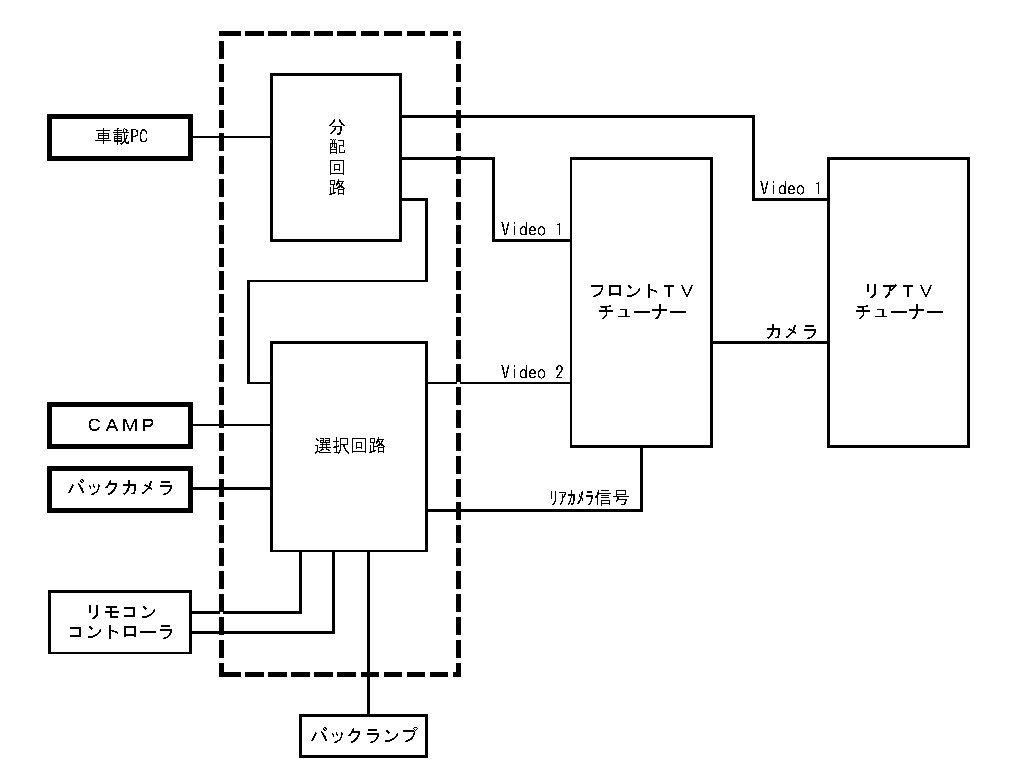

	全体のブロック図です。(クリックで拡大します) 車載ＰＣの信号は３分割してリアモニタにも送っています。 これはリアモニタで子供にアニメを見せながらフロントモニタで別のソースを見られるようにするためです。 ビデオだけならフロントＴＶチューナーからリアモニタへの線はいらないのですが、リアＴＶチューナーにはアンテナを繋いでいないので、こうしないとリアでＴＶが見られません。 選択回路は、ロータリーリモコンのコントローラーとバックランプの制御信号で入力を切り替えます。 いずれかの制御信号が入ったら、フロントＴＶチューナーにリアカメラ信号を出力してVideo-2が表示されるようにします。 こうすることでＮＡＶＩを表示していようがＴＶを見ていようが、バックするときは必ずバックカメラが、ロータリーリモコンで切り替えると必ずその画面が表示されます。

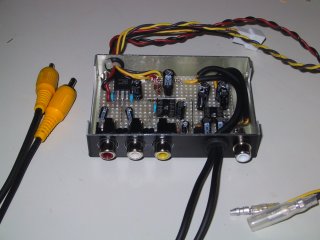

	秋月電子の映像分配キットと映像選択キットの部品をバラして１つに組み立てました。 左側が入力１〜３、右側が出力１〜３（３のみ直付)です。 入力コネクタはジャンクのビデオ切替器をバラして使ったので、ちょっと色が変です。

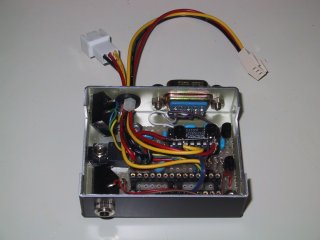

	ロータリーリモコン・ステアリングリモコンのコントローラも改造して、ビデオ入力の切り替え信号を出すようにしました。 ロータリーコマンダーの[SOURCE]ボタンを押すごとに、[車載ＰＣ] -> [ＣＡＭＰ] -> 元の画面 と表示が切り替わります。

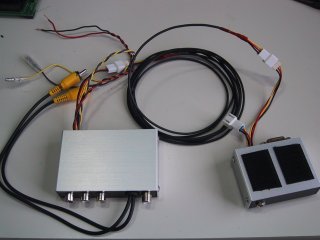

	こんな感じで２つのユニットを接続して使います。 ちなみに接続のコネクタに使っているのは、ジャンクのＰＣ用ＦＡＮからとったものです。

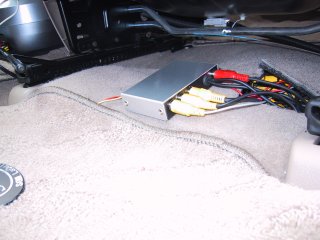

	切替器はとりあえず助手席の下に置きました。 だいぶケーブルが増えてしまったので、そのうちもう一度整理しなくては....。

使ってみた感想は、やっぱり便利です。
ロータリーリモコンだけで入力を切り替えられるので、いちいちモニタに手を伸ばさなくてもいいのが一番です。
（これでモニタのボタンが隠れても大丈夫...)

ただちょっと画面にノイズがのってしまったのが残念です。
電源にフィルターを入れれば取れそうですが、それほど気にするほどでもないのでまぁよしということにしておきます。
