表示ユニット

2006/06/11

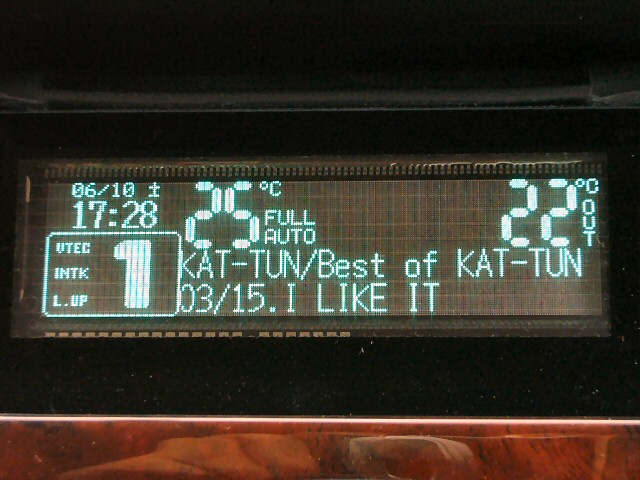

ステアリングに隠れて見えなかったシフトインジケータを左に表示するようにしました。 インテークの切り替え表示が動いていなかったのは、ハードにちょっと問題ありでした。 回路を修正してちゃんと動くようになりました。 変速中に表示が消えるのもわかりました。 例えば２速->３速の場合、２速から一旦２＋３速両方の信号が出て３速に切り替わっています。 なめらかに変速するための制御ですかね〜。

2006/06/04

	最初に思いついてから３年もかかりましたが、モニタ埋め込みで無くなったエアコンの表示と＋αの機能を入れた表示ユニットがやっと完成しました。

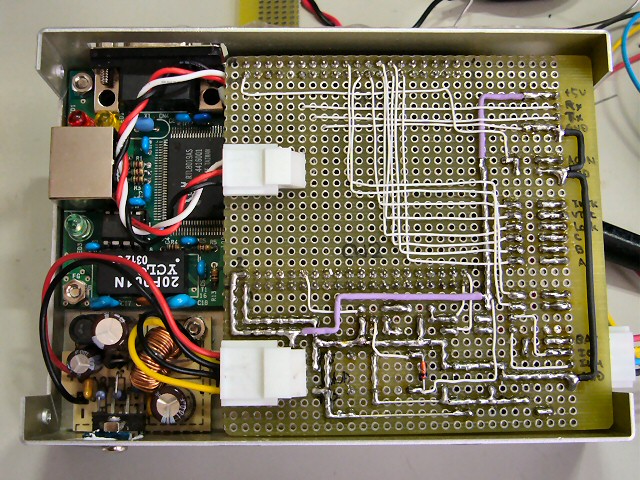

	本体は秋月のH8/3069LANボード、表示部はノリタケ伊勢電子のVFDモジュールGU256x64C-3100です。

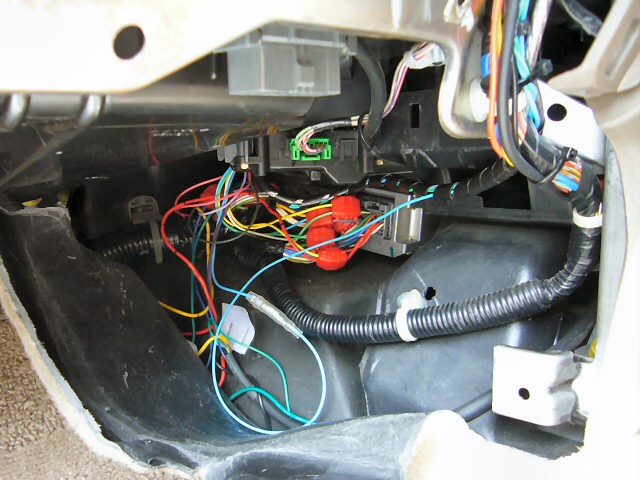

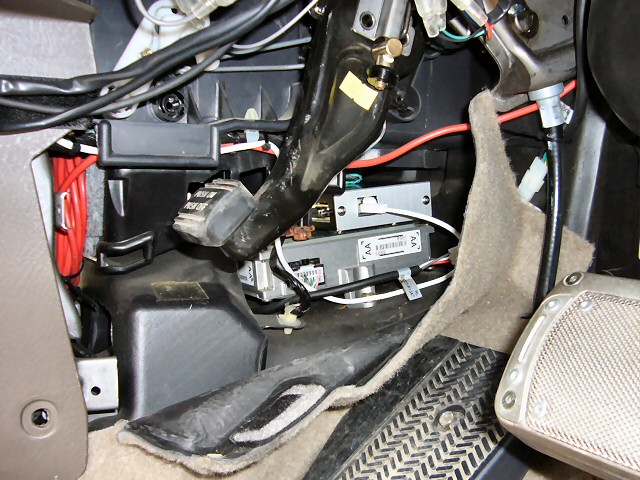

	本体はECUから信号をたくさんもらうので ECUの真上に置きました。
	10base-Tの有線LANで車載PCと接続しています。

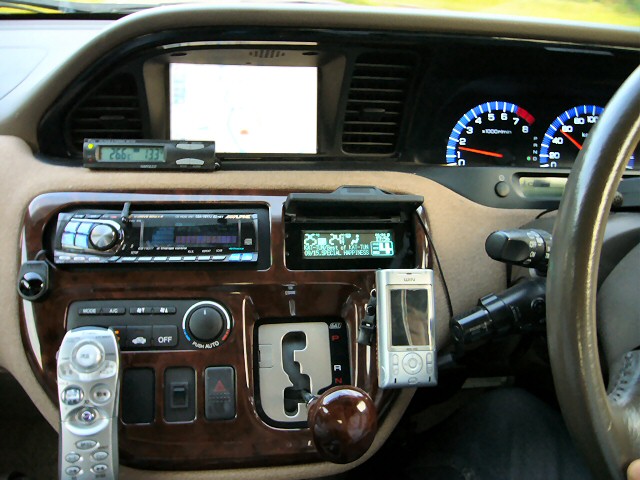

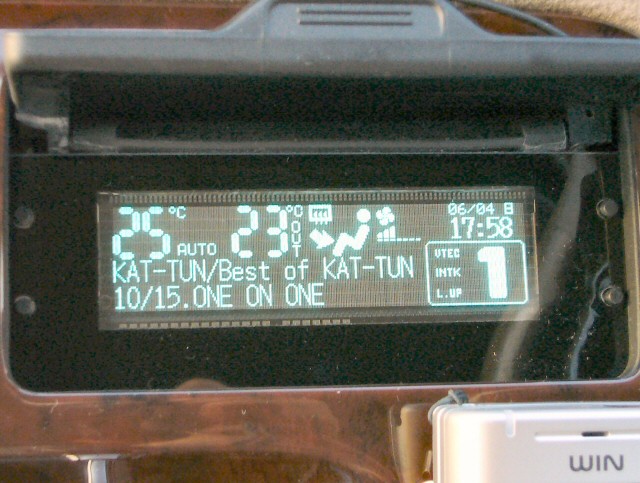

	小物入れをつぶして表示部を入れ、黒く縁を塗装した塩ビパネルをはめました。 小物入れのフタが残っていますが、これは直射日光よけのひさしです、もう閉まりません(^_^; 機能一覧 ・エアコン表示 ・時計表示（車載PCより、日付・曜日付き） ・車載PCで演奏中のアーティスト名・アルバム名・曲名表示 ・シフトインジケータ表示（ロックアップ、VTEC切替、インテーク切替付き） ・スイッチ入力４個（現在未使用）
	<- オープニング＋走行中ムービー(MPEG-1, 約9MB) 変速する時に表示が消えるのは、１〜５速以外の信号パターンがECUから出ているのだと思うのですが、どういう制御なのかはもうちょっと調べる必要ありです。 あと、インテーク切替表示が動いていない気が....ソフトかハードかこれも要調査です。

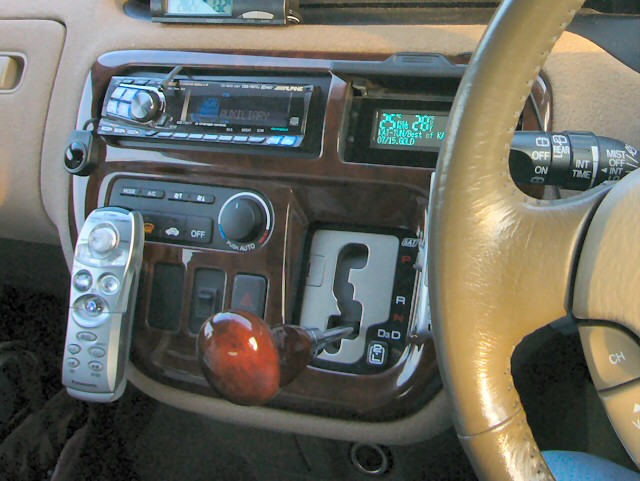

	運転席から見ると右端がハンドルとワイパーレバーに隠れて見えません。 一番気になるシフトインジケータが隠れてしまったので、左側に表示するようにソフトを変更しないと....。
