・2022/01/03

	購入したＮ－ＷＧＮにはＥＴＣが付いていません。ただ取り付け場所はちゃんと用意されているので、ここに前車モコから取り外したＥＴＣを取り付けます。そのままでも裏側から頑張れば取り付けできますが、他の作業も一緒にするので内張を取り外します。

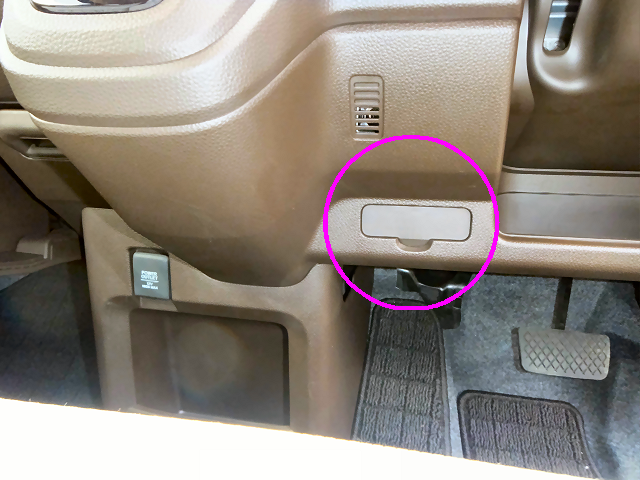

	まずはこの内張を外します。

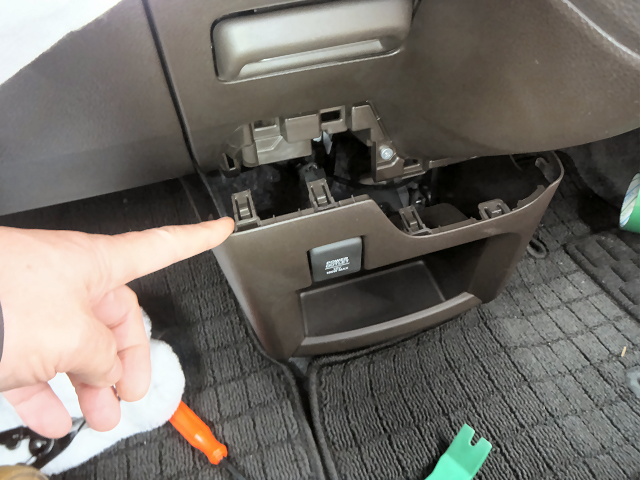

	奥の両側にクリップがあるのでそれを外してから手前に引っ張ります。

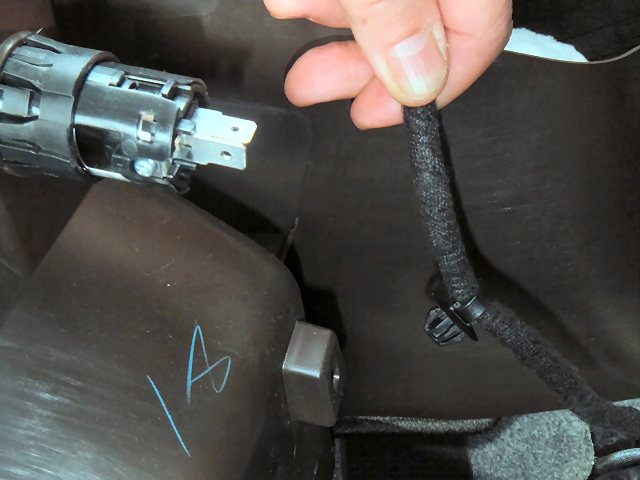

	アクセサリソケットの配線があるので、コネクタを抜いて内張へ止めているクリップも外します。

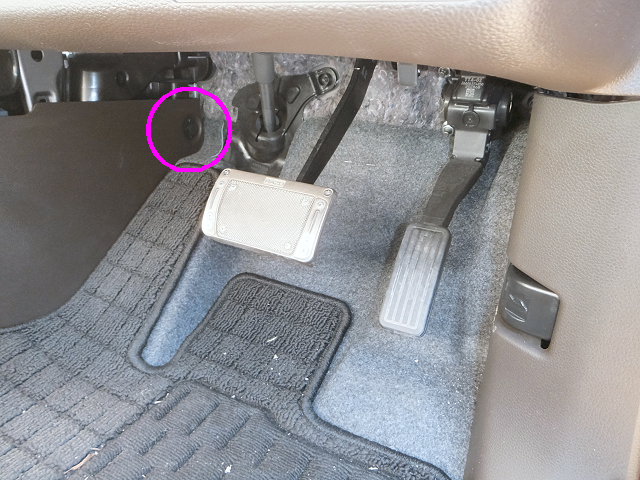

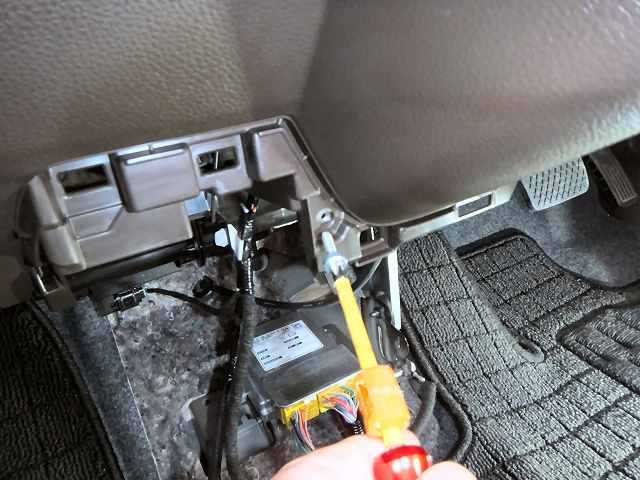

	次にここのネジを外します。

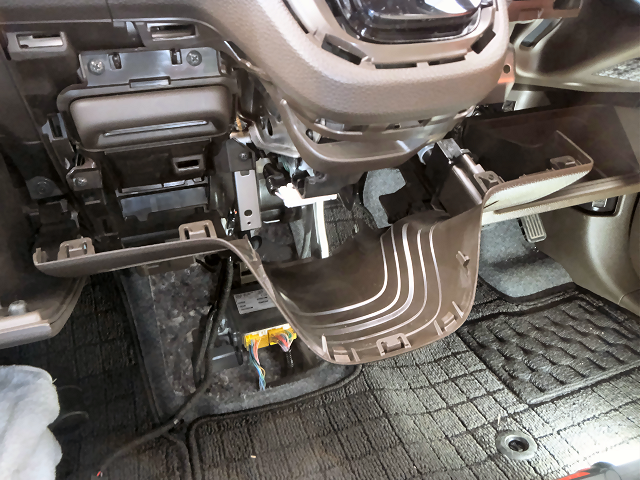

	手前に引っ張ります。

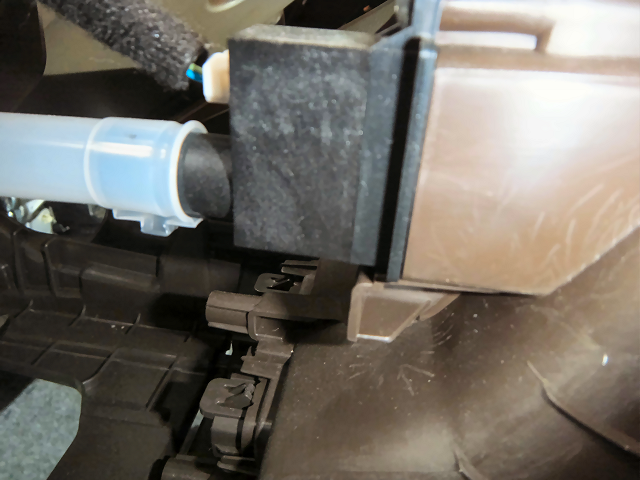

	オートエアコンの室温センサーがあるので、配線コネクタと吸気用ホースを取り外します。
	運転席右側も引っ張って配線コネクタを外せば内張が取り外せます。

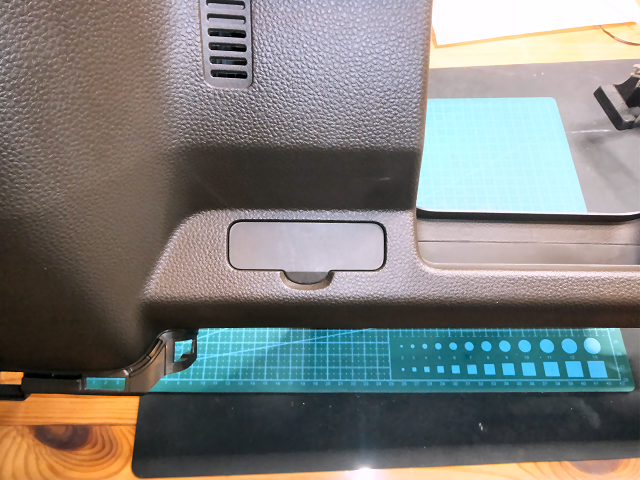

	純正ＥＴＣの取り付け場所にはフタがしてあります。

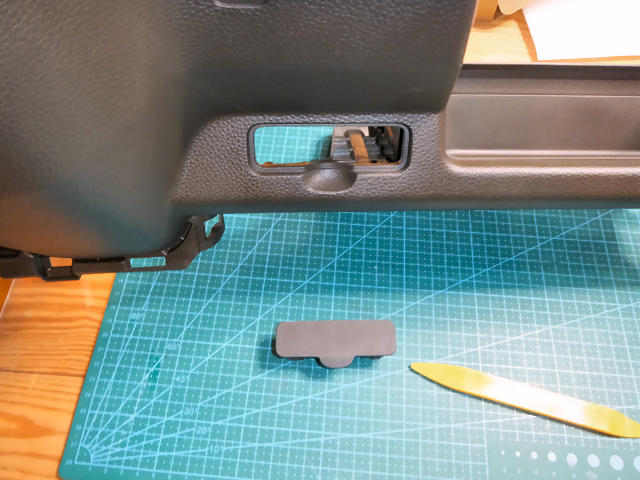

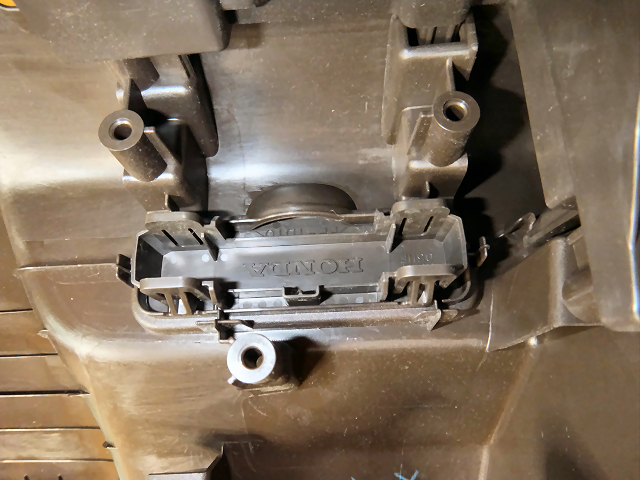

	裏側はこんな感じに爪で止まっているので押し込んで外します。
	はい、外れました。

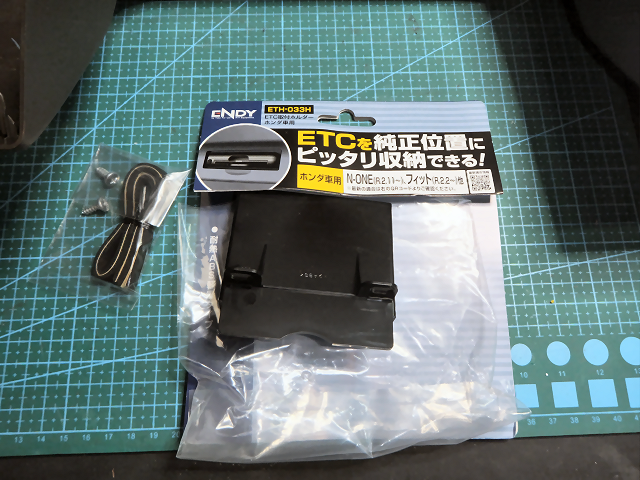

	純正位置にＥＴＣを取り付けるホルダーを購入しました。 ENDY ETC取り付けホルダー ETH--33H

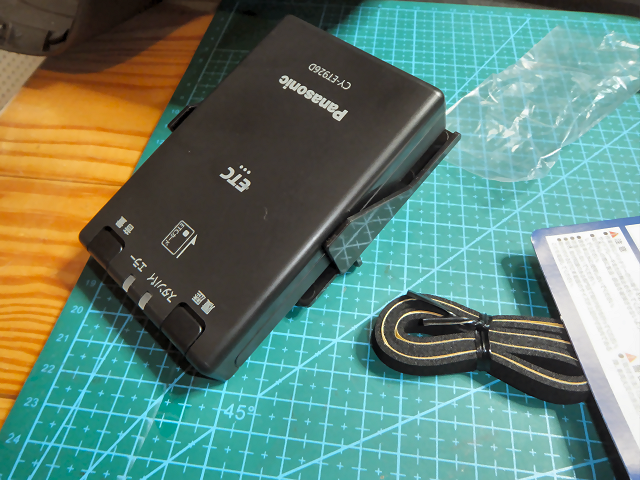

	ホルダーにＥＴＣを両面テープで取り付けます。

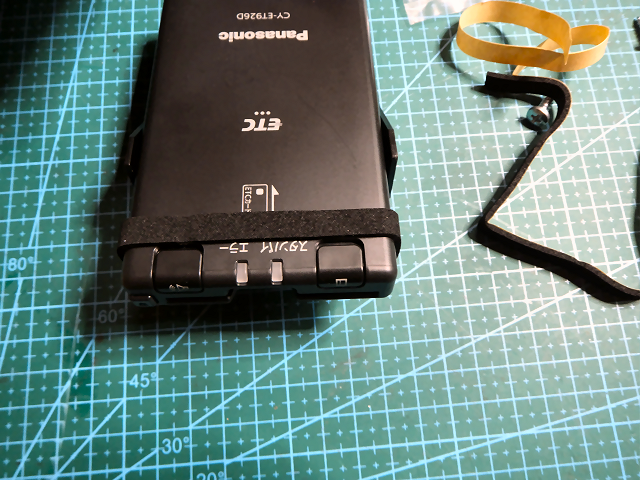

	付属の隙間テープをぐるっと一周貼り付けます。

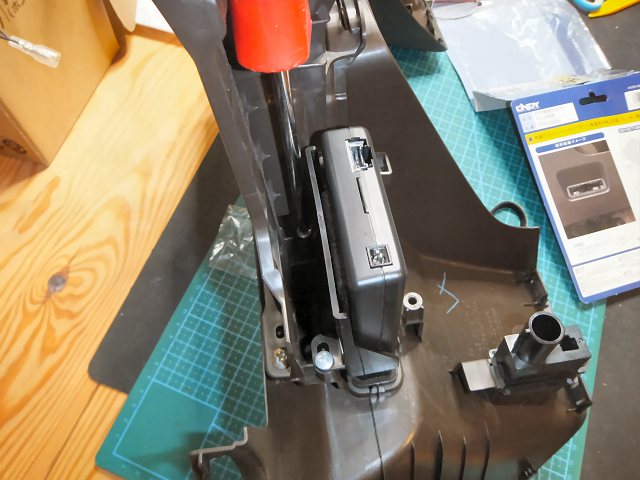

	ホルダーを内張にネジ止めします。

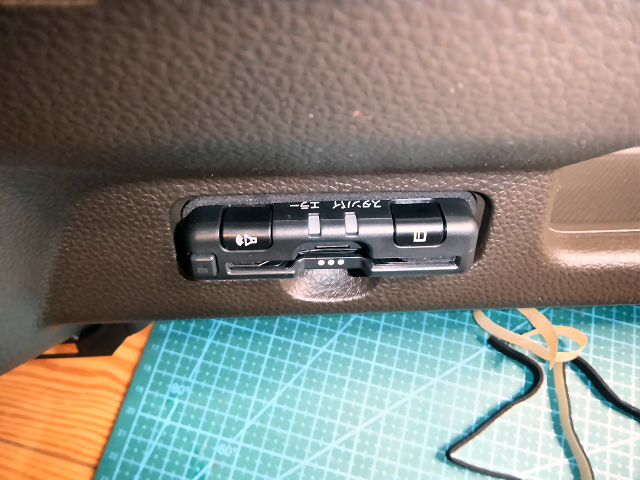

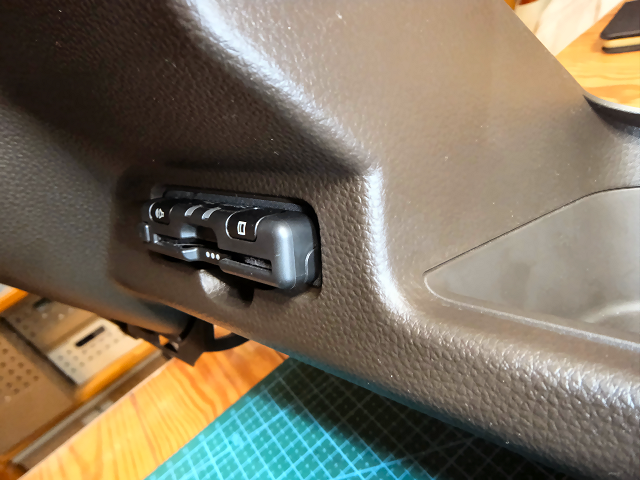

	付きました。
	ＥＴＣのボタンを上から押せるように少し飛び出した状態で取り付けました。

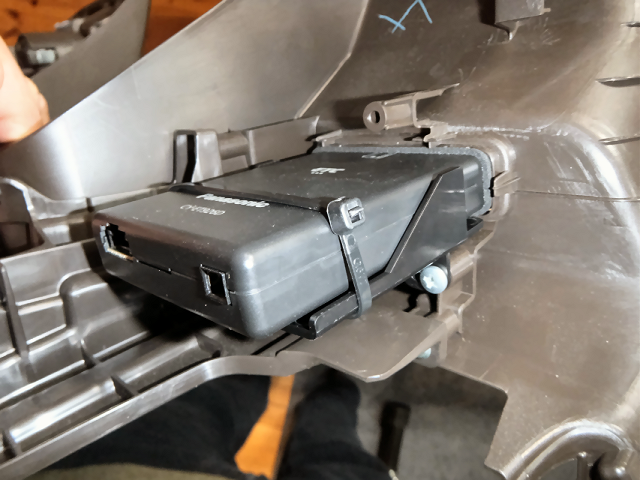

	両面テープだけだとボタンを押した時にちょっと動いたので念のためタイラップで縛っておきました。

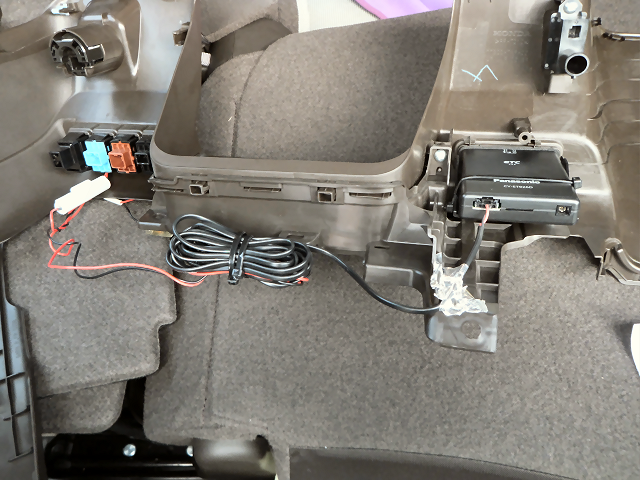

	電源配線が長いのでまとめて内張に縛り付けておきました。

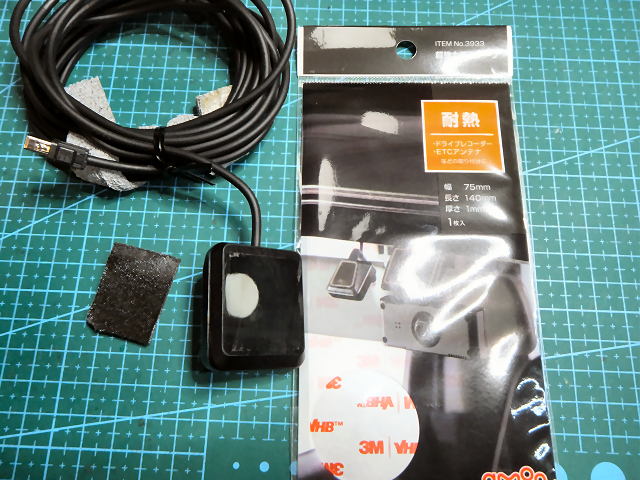

	ＥＴＣのアンテナに新しい両面テープを貼り付けます。

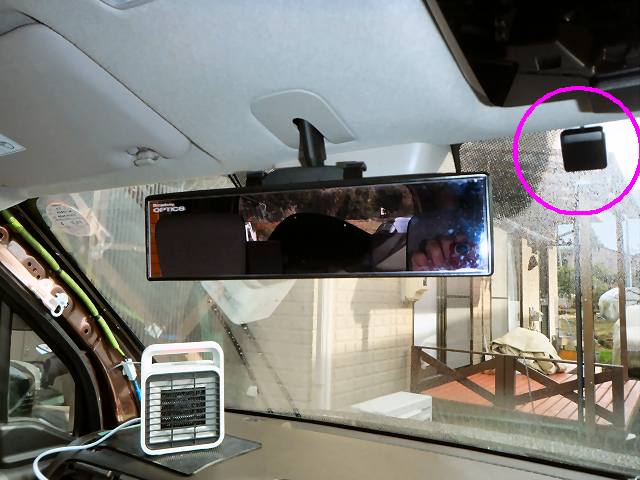

	アンテナはこの位置に貼り付けました。
	配線はＡピラーの純正配線に沿って下ろします。Ａピラー内張の外し方が特殊なのでドライブレコーダー取り付けのページを参照してください。

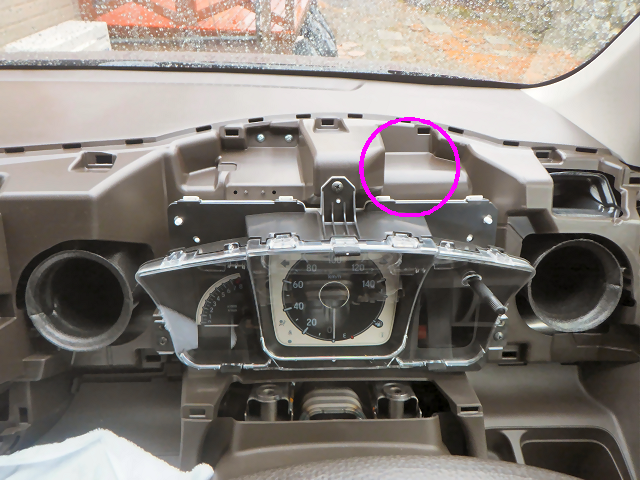

	ちなみに純正ＥＴＣのアンテナはメーター裏に隠してあるようです。でもこのＥＴＣのアンテナはスピーカーと動作インジケーターＬＥＤがあるので見える位置にないと不便です。

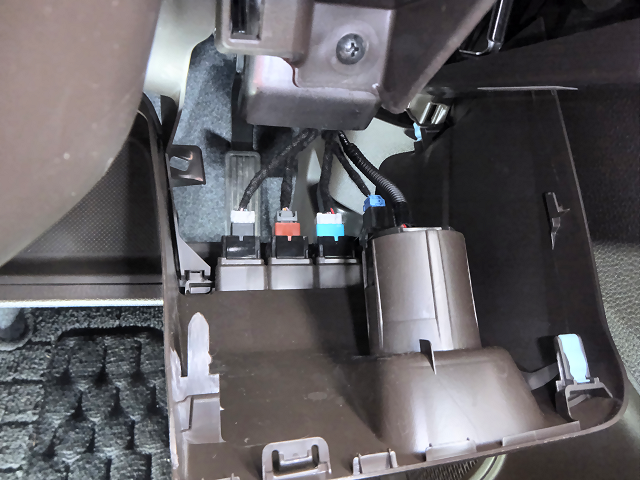

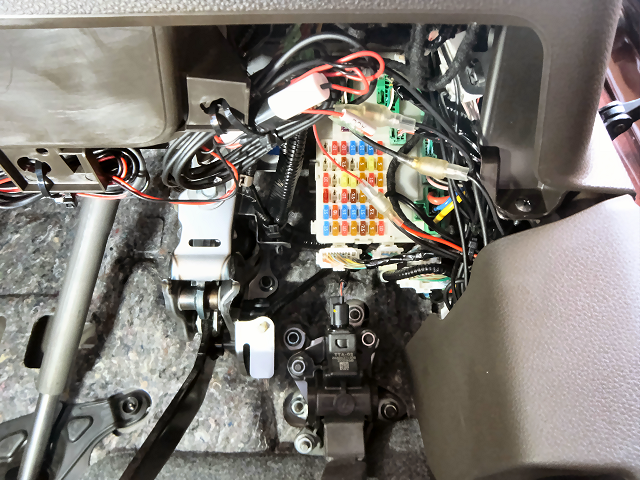

	電源はヒューズボックスのオプションカプラーから取りました。この後オートバックスに行ってＥＴＣのセットアップをしてから高速道路に乗って動作確認をしました。
