まずはインテークマニホールドを外します。（というかこっちがメイン） サービスマニュアルを参考にしつつ分解していきます。 |
 |

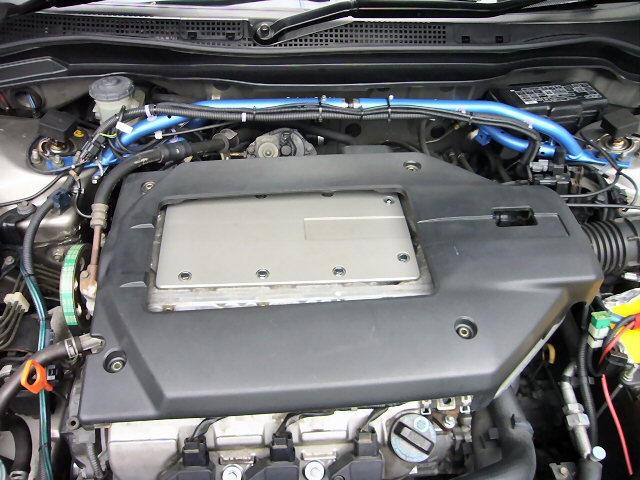

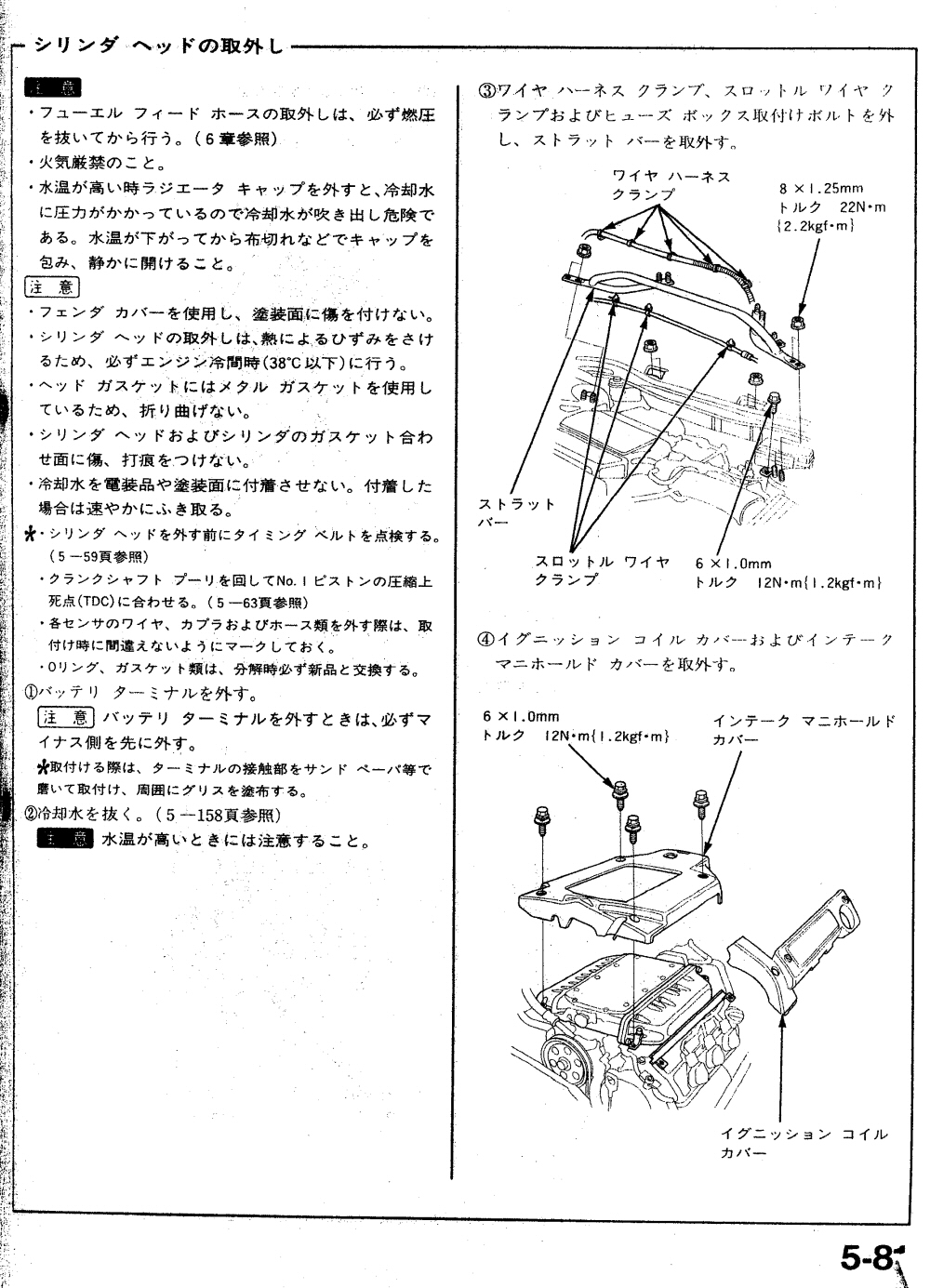

まずはイグニッションコイルカバー・インテークマニホールドカバーを取り外します。 タワーバーも外しておいたほうが後の作業が楽です。 サービスマニュアル |
 |

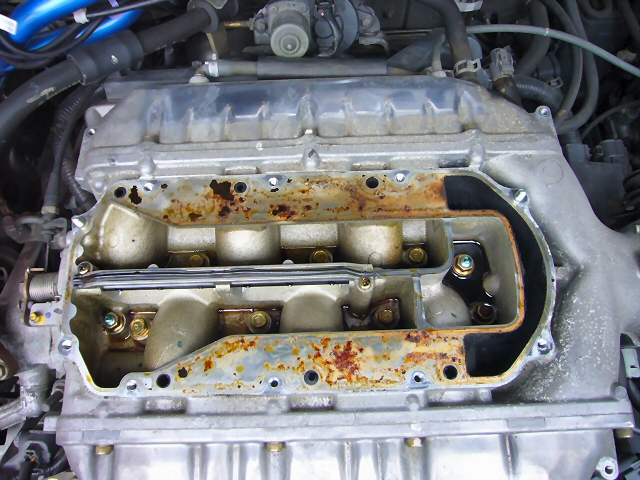

インテークマニホールドのアッパーカバーを取り外します。 いきなり内臓っぽくなりました。 |
 |

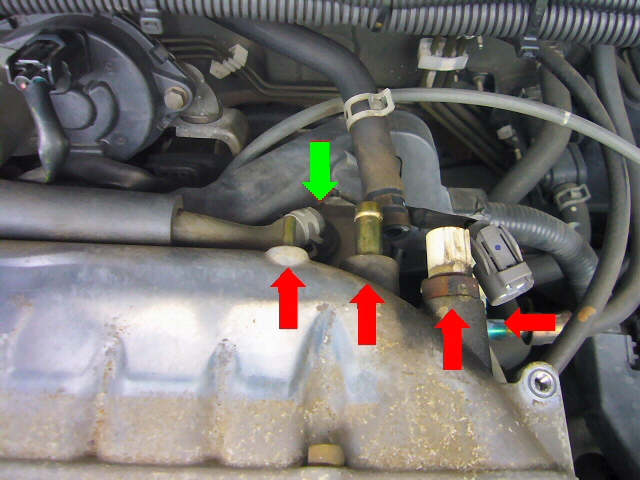

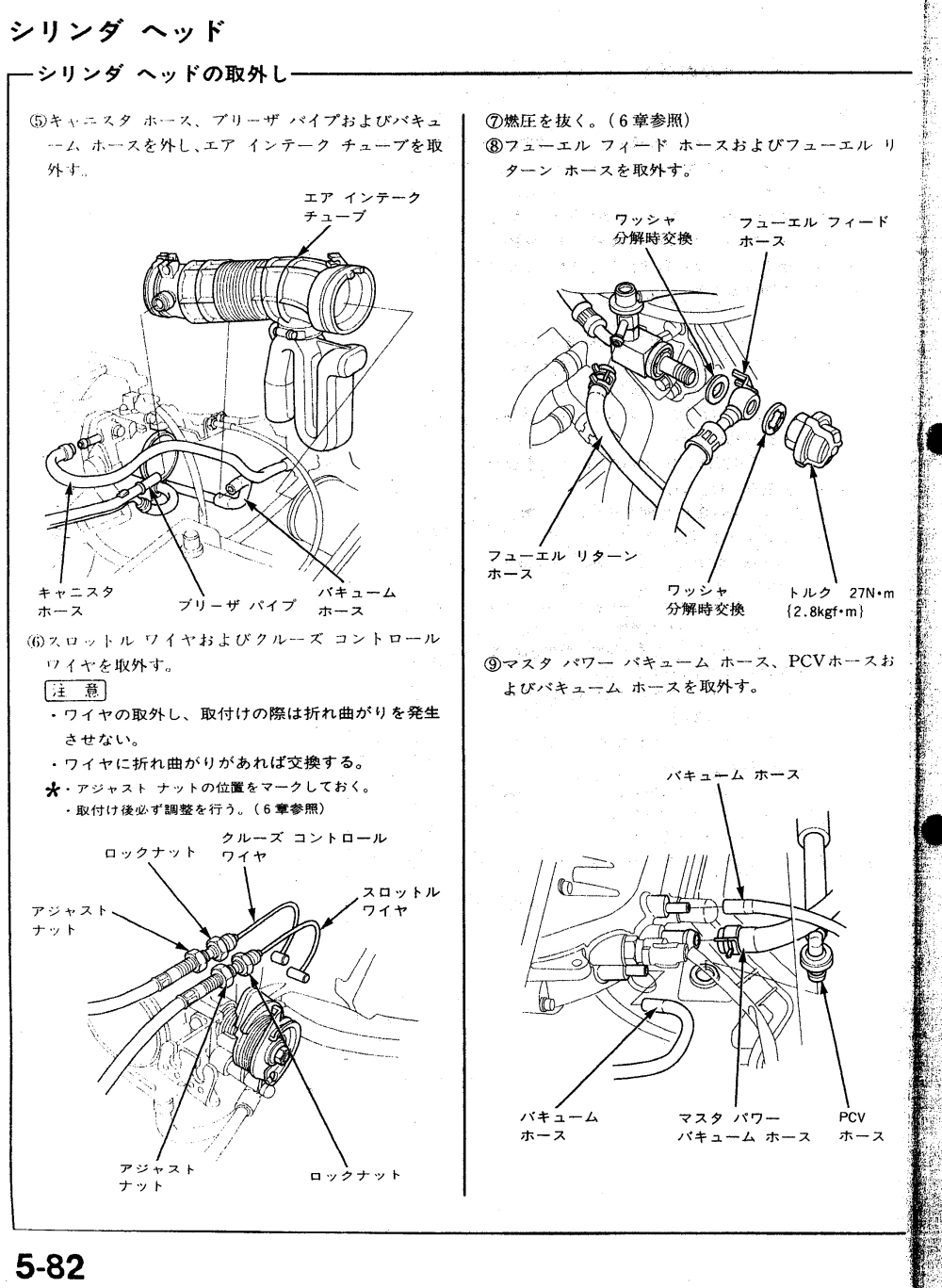

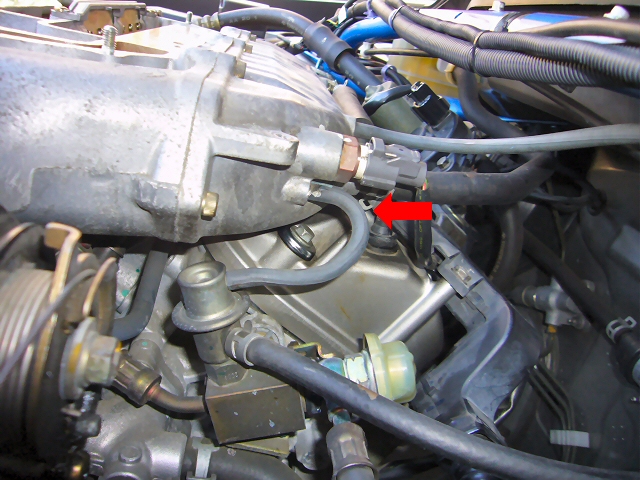

インテークマニホールド右奥にあるホース3本とセンサーのコネクタを外します。（赤矢印) 写真では見えませんが、センサーの下にもホースが1本あります。 あと、リアバンクのヘッドカバーにささっているホース(緑矢印)も引っ張って外します。 サービスマニュアル |
 |

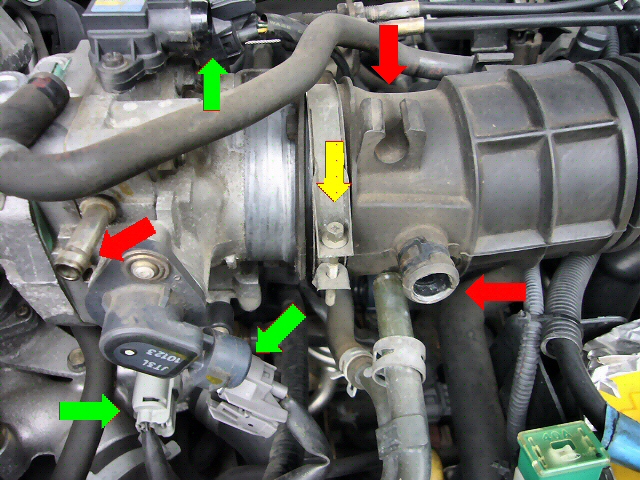

スロットルボディ周辺のセンサーコネクタ3個(緑矢印)とホース2本(赤矢印）を外します。 写真では見えませんが、エアインテークチューブの裏側にも1本ホースがあります。 エアインテークチューブのネジ（黄矢印）を緩めてチューブを外します。 エアクリーナーのカバーを外しておいた方が作業しやすいです。 |
 |

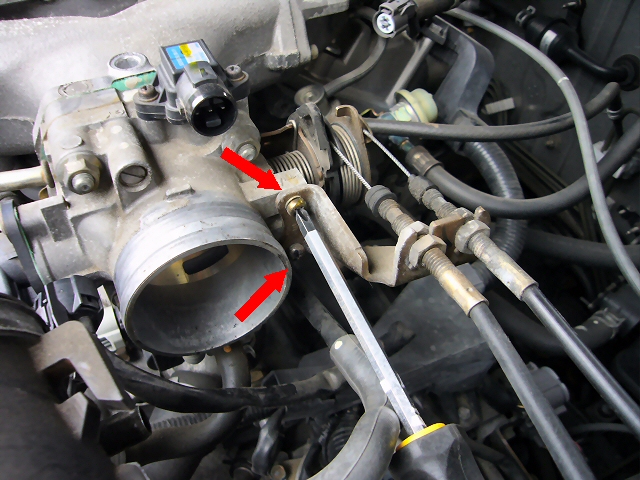

次にスロットルワイヤーを外すのですが、ワイヤーだけ外すと後の調整が大変そうなので、＋ネジ2本を外してブラケットごと外します。 |
 |

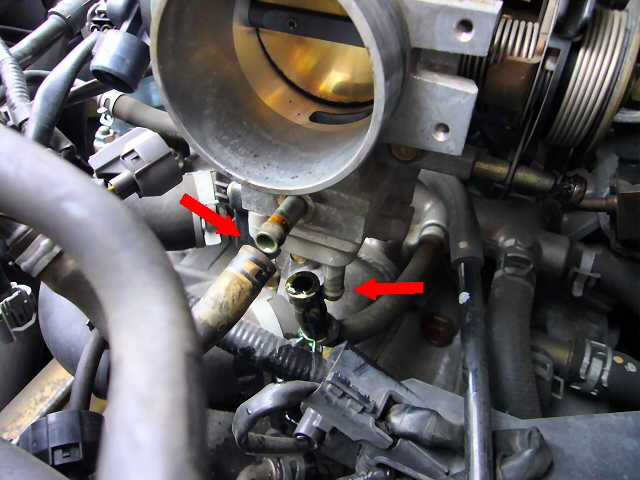

ブリーザーパイプを取り外します。 ここはスロットルボディ加熱用の冷却水が流れるところのなので、クーラントがちょっとこぼれます。 |
 |

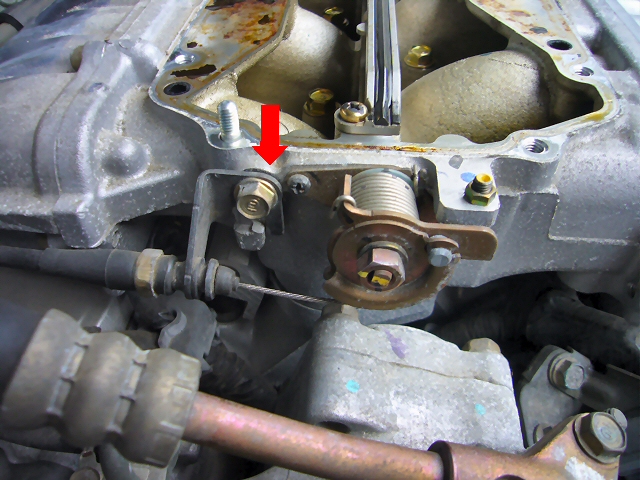

バイパスバルブコントロール用のワイヤを取り外します。 こちらも調整しなくて済むようにブラケットごと取り外します。 |
 |

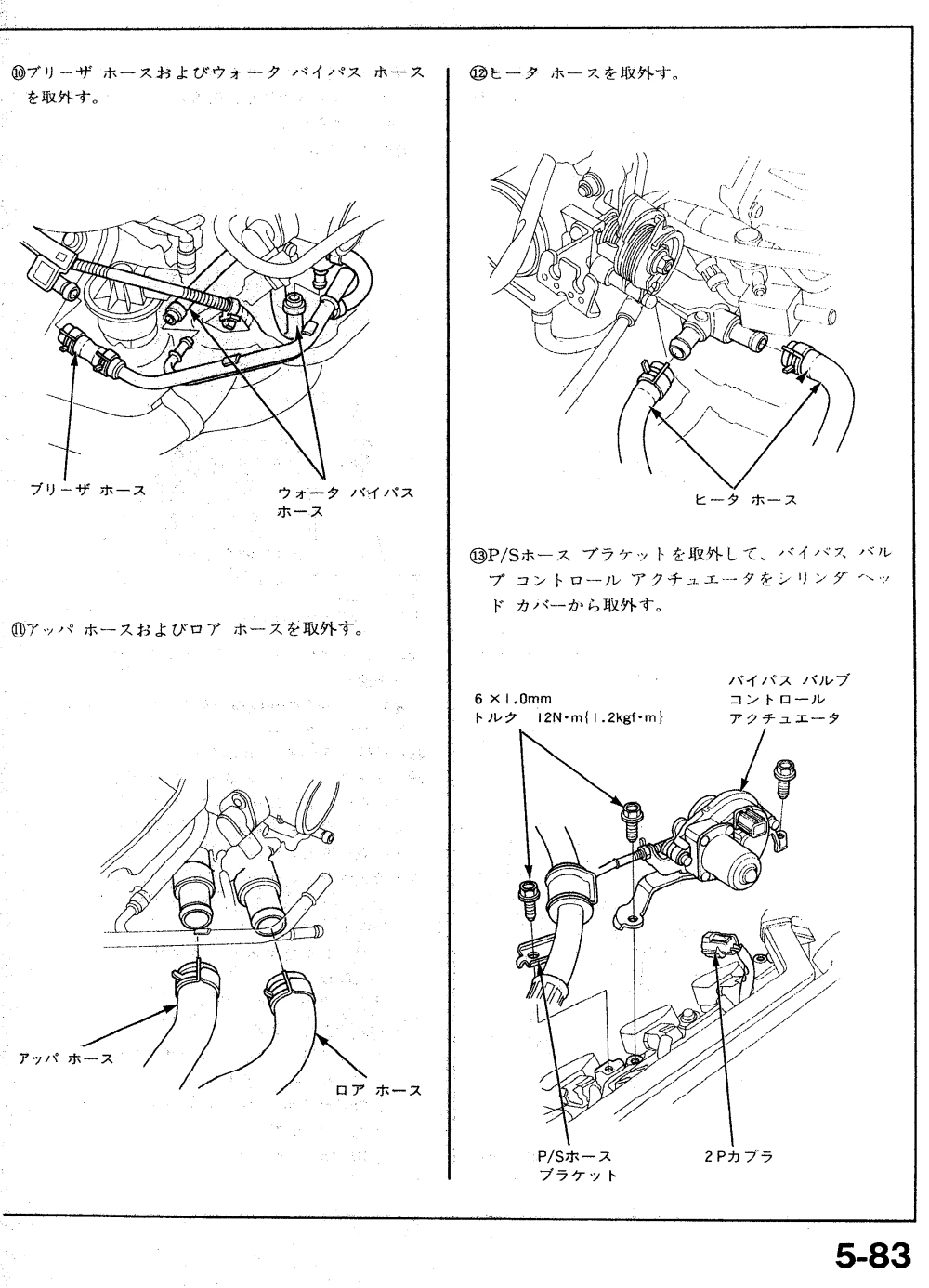

リアバンクのヘッドカバーに付いているパワステホースのブラケットと、バイパスバルブコントロールアクチュエータを取り外します。 サービスマニュアル |
 |

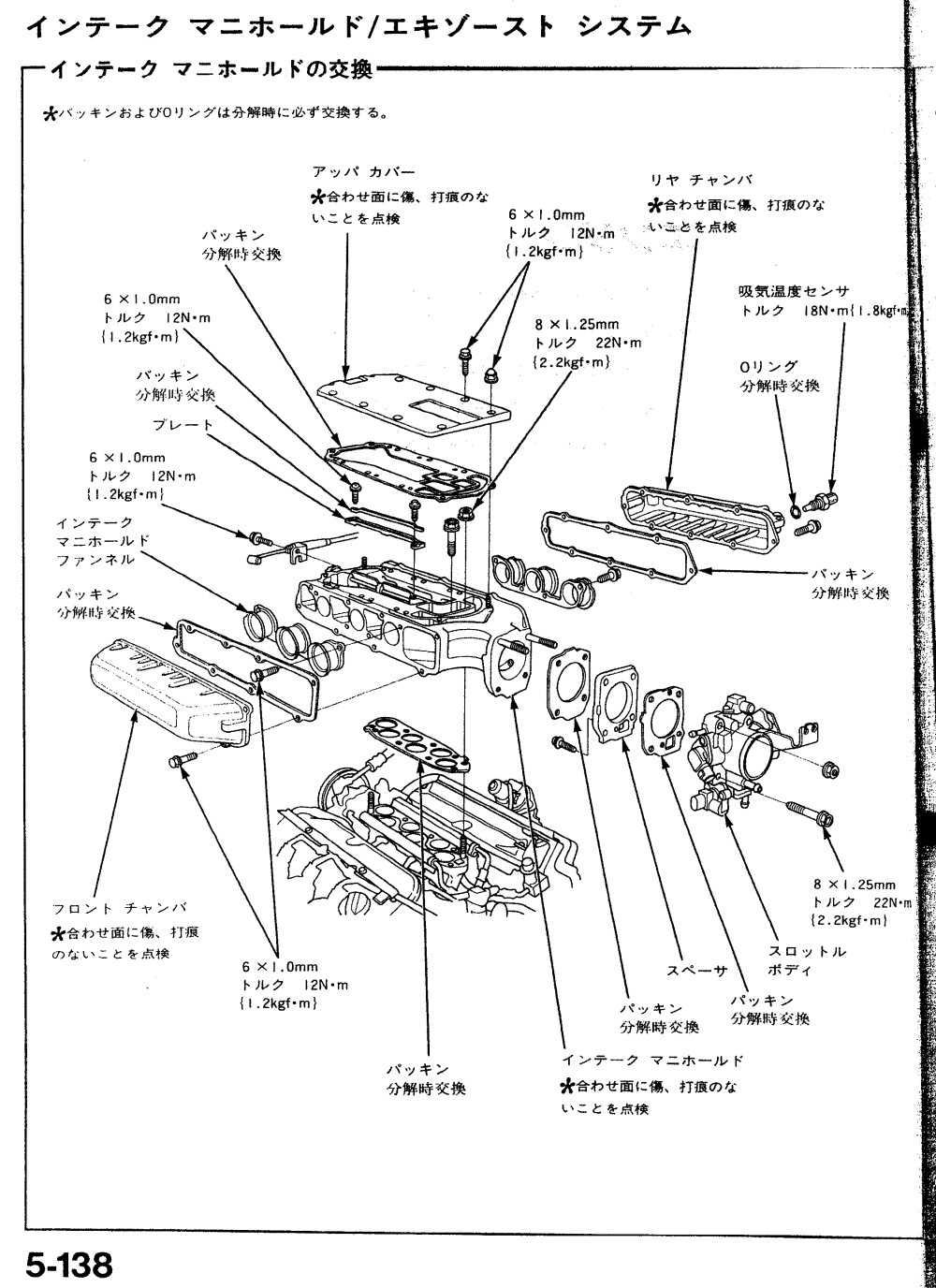

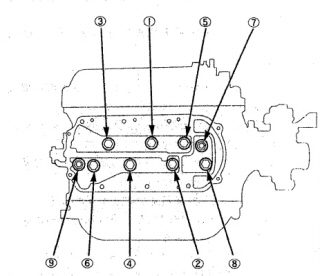

いよいよインテークマニホールドを外します。 ボルト・ナット計9個を外して上に持ち上げます。 |
 |

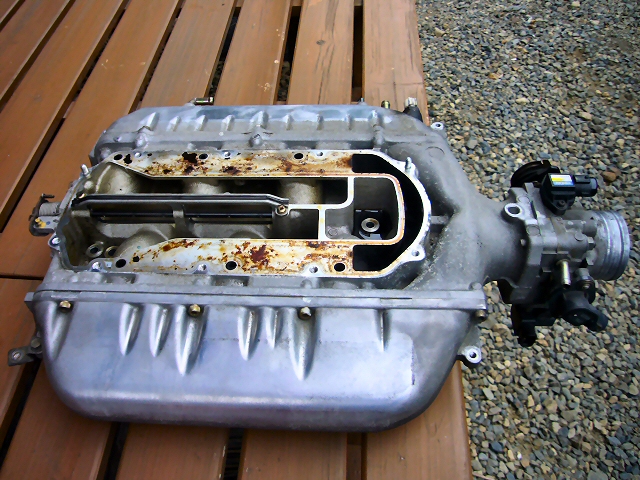

外したインテークマニホールドは、なんか座布団みたいですね。 |
 |

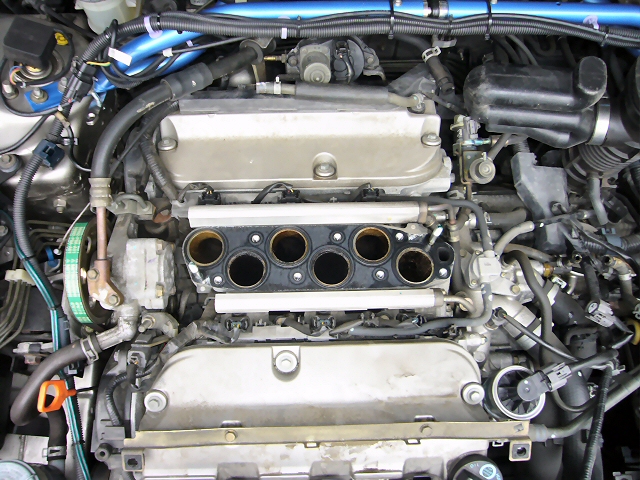

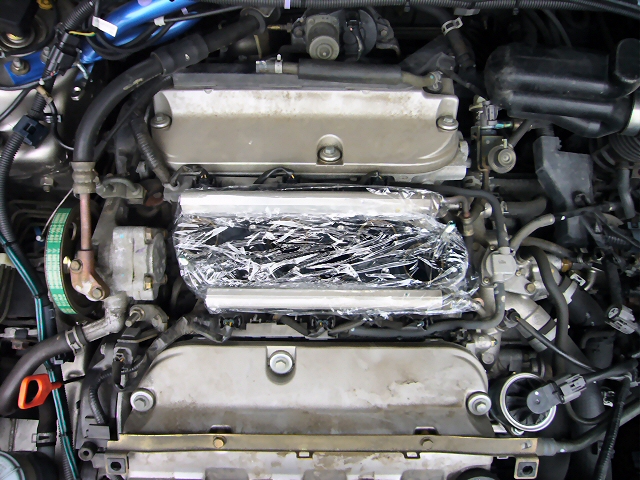

インマニが見えます。 ゴミが入らないようにラップでフタをしておきました。 |
 |

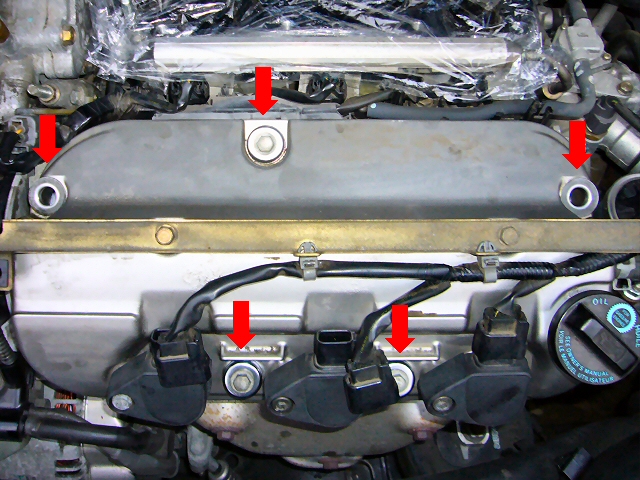

やっとヘッドカバーを外します。 イグニッションコイルを外してから、カバーボルト5個（赤矢印）を外します。 |
 |

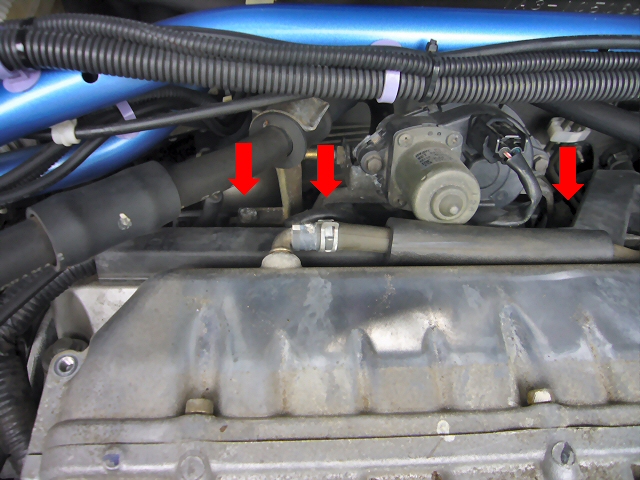

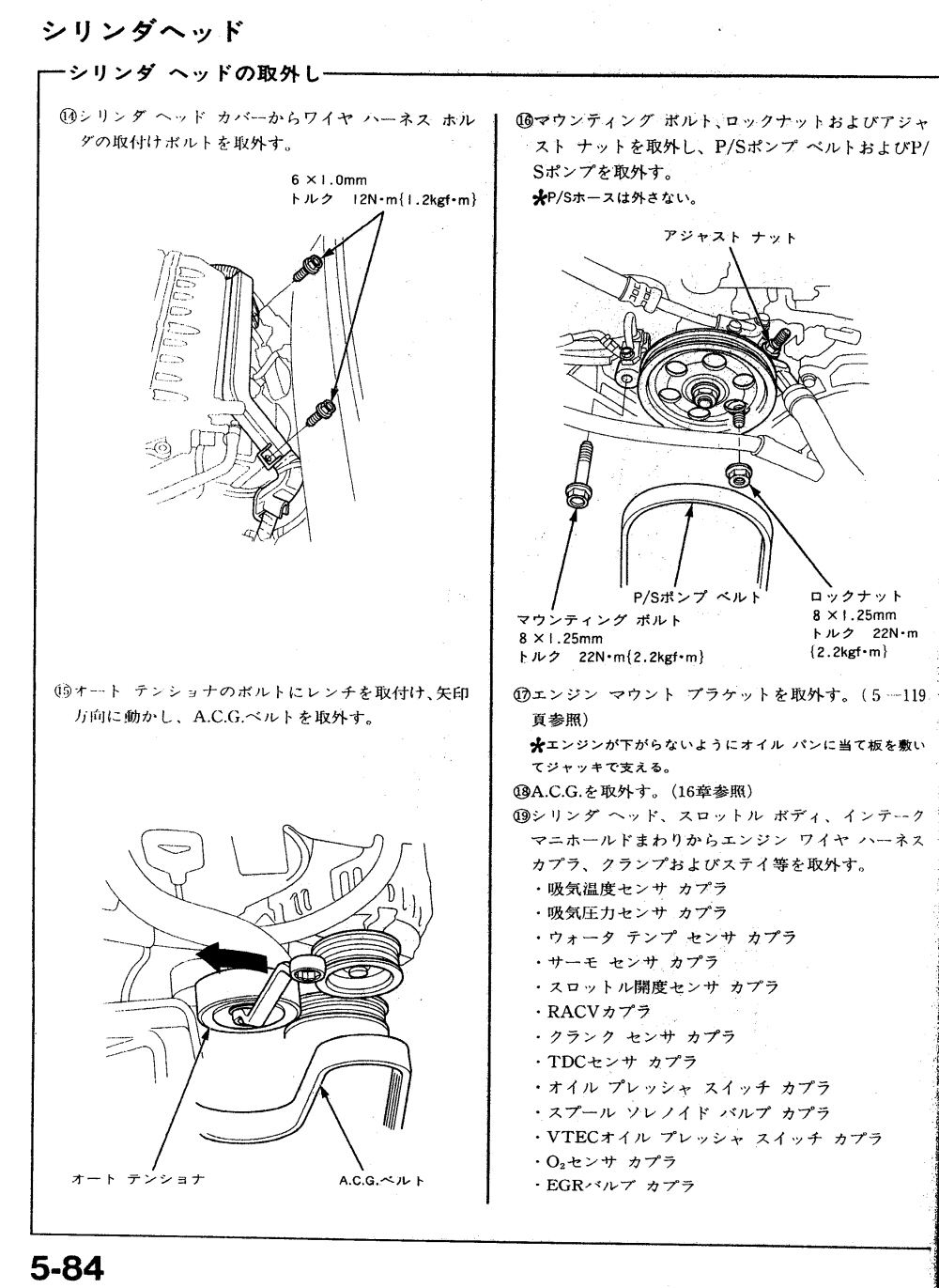

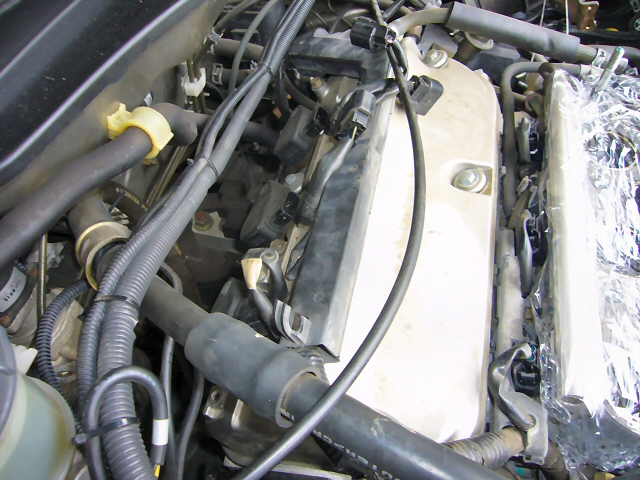

リアバンクは配線が上を通っているので、カバーの取り付けボルトを外しておきます。 サービスマニュアル 配線自体はあちこちにつながっているので外せません。 |
 |

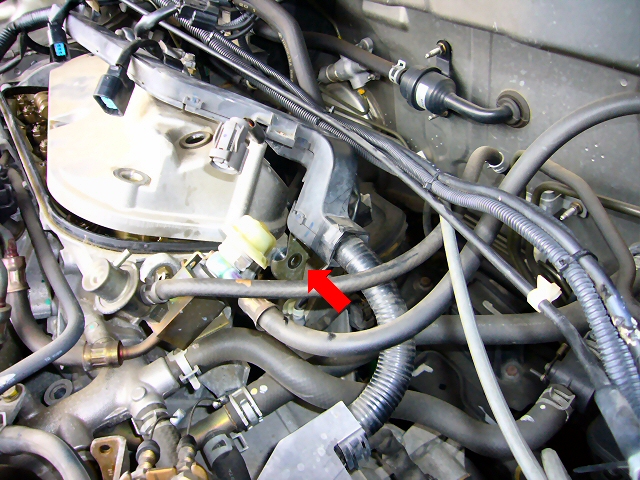

あと、ここのボルトも外しておくと配線のに余裕が出来てヘッドカバーが外しやすくなります。 |
 |

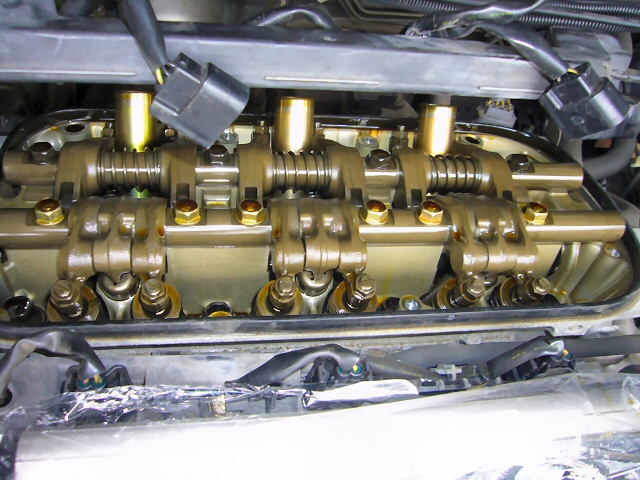

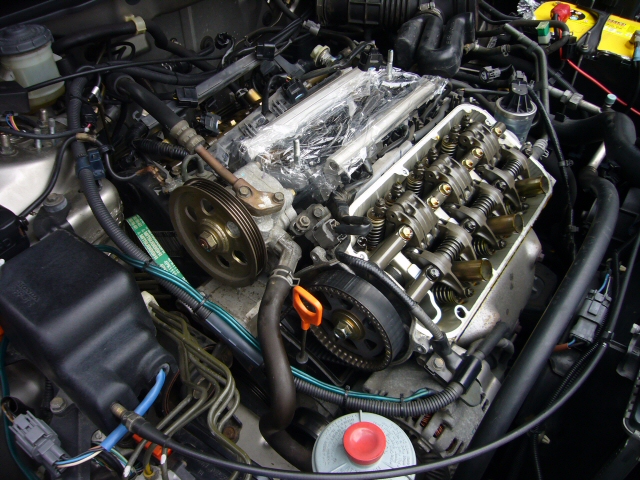

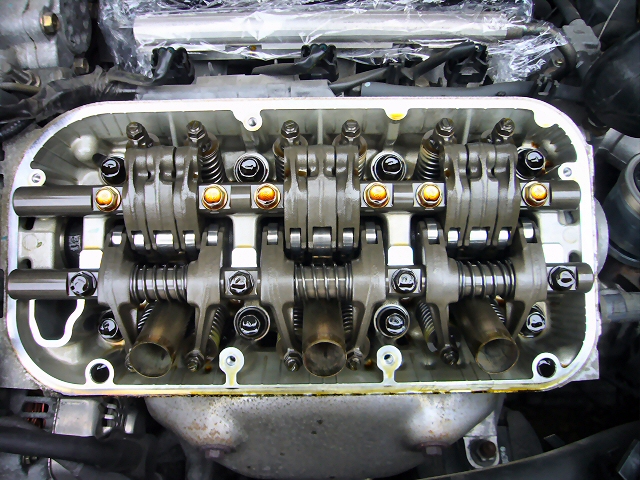

これでヘッドカバーが外れました。 11万Km走っている割には綺麗でホッとしました。 |
 |
でもリアバンクはやはり熱的に厳しいのか焼けていました。 ヘッドカバーの裏側もだいぶ汚れが付いていました。 |
 |
カバーのパッキン交換だけならここまででおしまいですが、タペット調整のためにはカムスプロケットのカバーを外さなければなりません。 |
 |

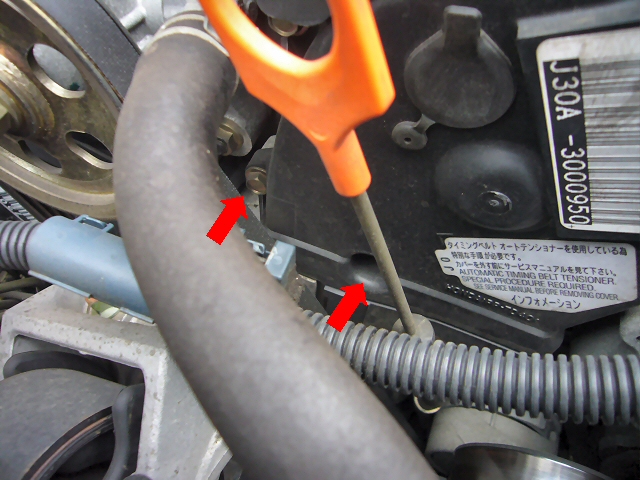

ところがカバーのボルトが奥まったところにあって工具が入りません。 |
 |

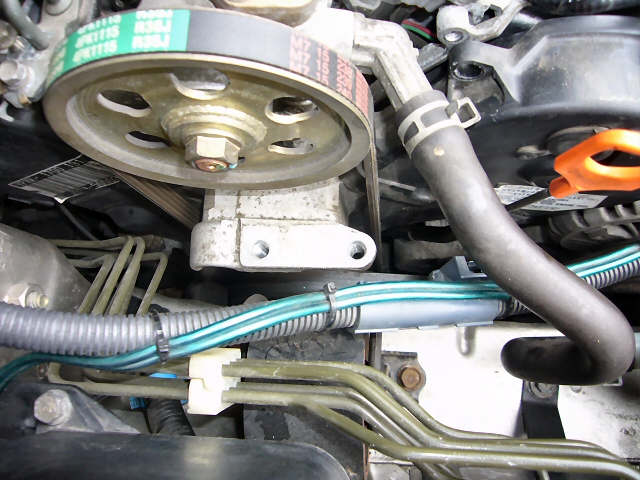

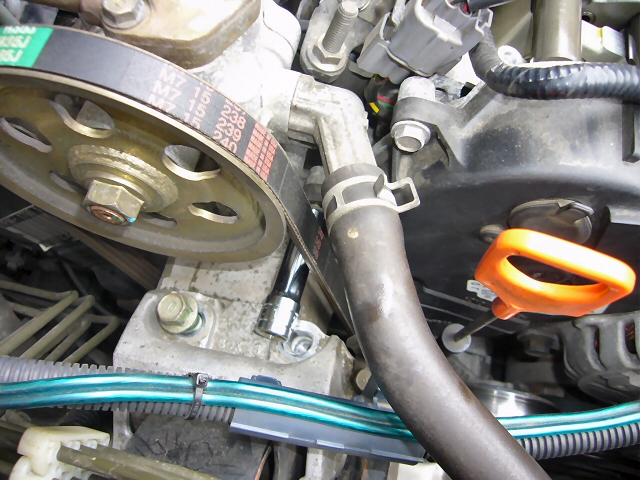

エンジンマウントを外せば何とか回せそうです。 |
 |

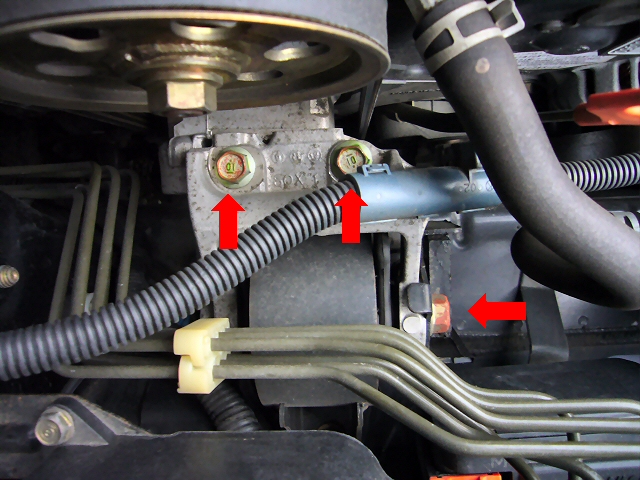

エンジンマウントの取り付けボルト3本を外してマウントを外しました。 |
 |

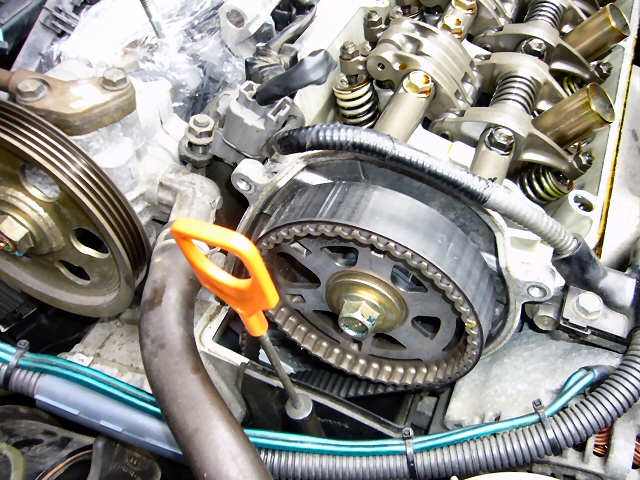

やっとのことで分解完了です。 ->３．調整・交換へ |
