テール用ウインカーランプ

テール用ウィンカーランプを作りました。

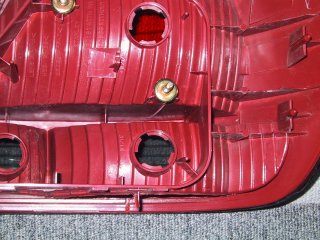

	テールレンズはヘッドライトのようには分解出来ないので、純正の電球が入る穴から入る大きさに納まるように作ります。

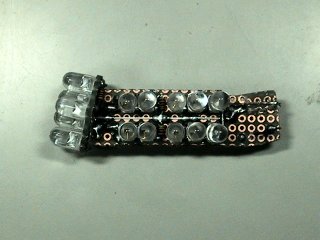

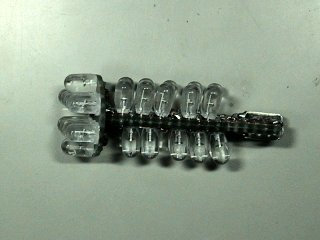

	リフレクターへの反射を考えてこんな形にしました。 基板をＴ字型にくっつけて、正面と左右に１０個ずつＬＥＤを配置してあります。 これは上から見た状態です。

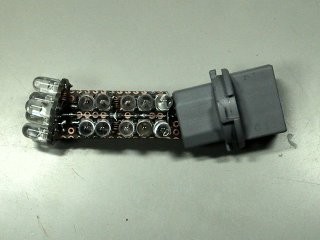

	横から見るとこんな形です。 正面のＬＥＤは、水平より少し上を向くように角度を付けてあります。

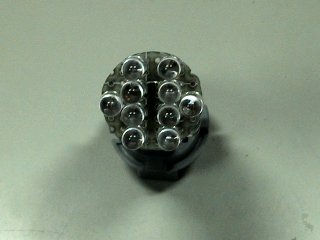

	書面から見たところです。
	アヴァンシアの場合、テールレンズに取り付けるソケットが少し下向きになっているので、ＬＥＤが水平になるようにソケットに差し込む部分の基板を削ってあります。

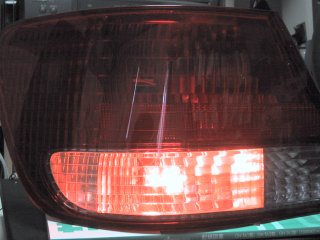

	部屋でテストしてみると結構明るいのでいけるかと思ったのですが....。

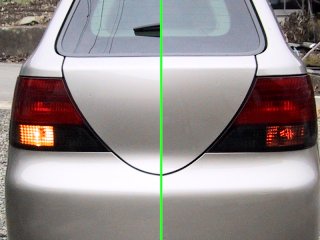

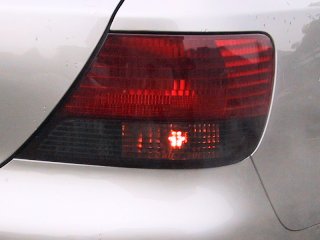

	実際取り付けてみると、全然暗くてダメです。 左がノーマルの電球、右が今回作成したＬＥＤです。 私のテールレンズはスモークフィルムを貼ってあって電球でもちょっと暗めなので、ＬＥＤでは全く明るさが足りません。

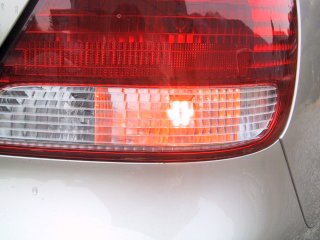

	正面ＬＥＤだけは明るく光っているのですが、横ＬＥＤのリフレクター反射は全然わかりません。

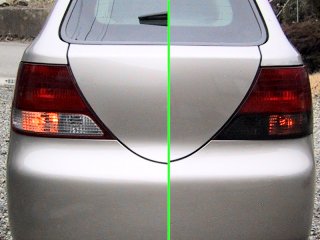

	しかたがないので、予備用のノーマルテールレンズ（スモークフィルム無し）に交換しました。 左がノーマル・右がスモークフィルムで、どちらもＬＥＤランプです。
	このくらいの明るさなら何とかぎりぎり実用になります。 でも、正面を向いているＬＥＤが１０個だけで、しかも円形に配置してあるので、光り方がちっともＬＥＤっぽくありません。 明るさもちょっと不満なので、第２弾を作成する予定です。
