マップランプ

・2011/9/4

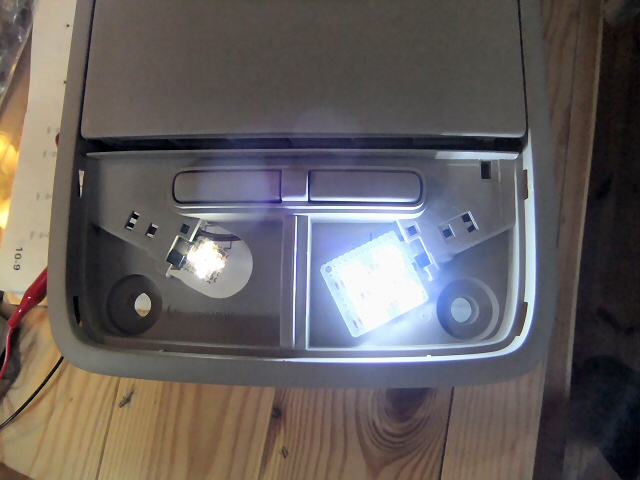

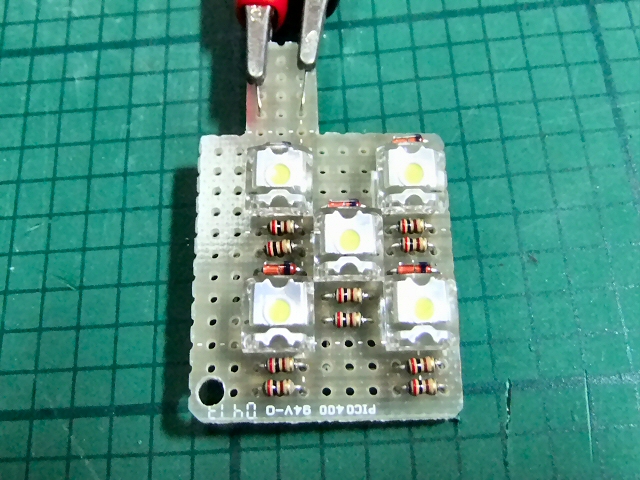

	ルームランプを新しくするのにあわせて、マップランプも同じ３チップLEDで作り直しました。
	やっぱり新しいLEDは明るいですね。

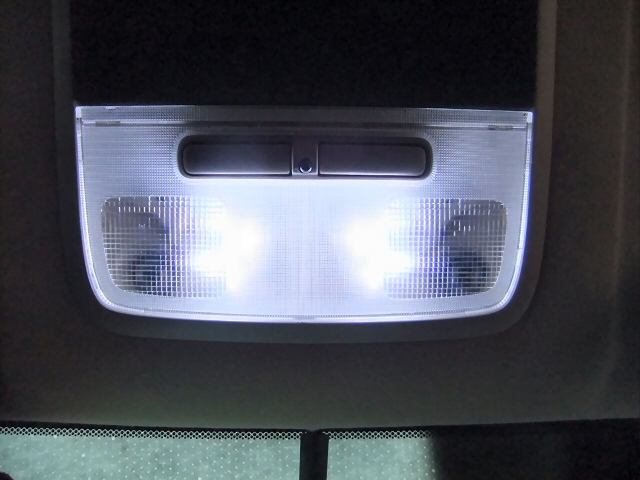

	広角タイプのLEDなので、上手く光が広がっています。 ルームランプとあわせて明るくなりました。

２００４／２／２２ 　８個バージョンに変更

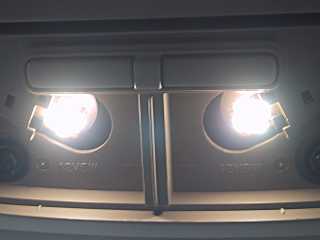

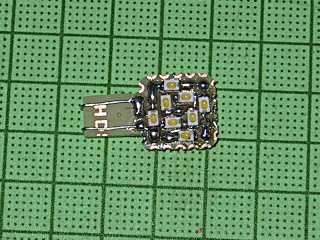

	ルームランプと合わせてマップランプも８個にバージョンアップしました。
	数を増やしたなりに明るくなりました。

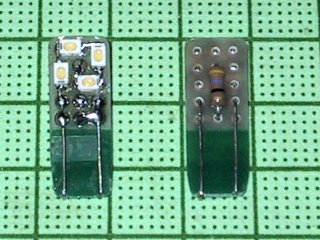

	マップランプ用のＬＥＤランプです。 ４個のチップＬＥＤを使って、電流制限用に４７Ωの抵抗を付けてあります。

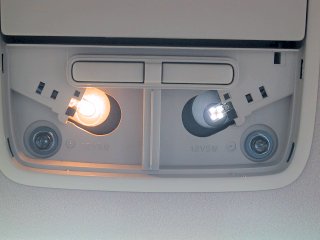

	右側だけ純正の電球のかわりに付けたところです。 右側と左側でコネクタの±の極性が逆になるのではと思ったのですが、実際はどちらも同じでした。 今回のＬＥＤランプは片側にだけＬＥＤが乗っているので、もし極性が逆だと右用・左用と２種類作らなければいけなかったのですが、同じものを２つ作ればＯＫでした。

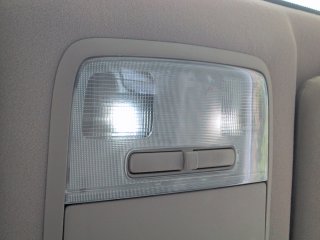

	やはりチップLED４個では純正のランプよりちょっと暗いです。 まぁ十分本が読める明るさなので実用上問題なしとしておきます。 （LED８個でもスペース的には収まりそうですが、マップランプはそんなに使わないし...）
