メーター照明Ver.２

2004/2/1 早速トラブルが...。

スピードメーターの６０〜８０Kmの辺りが暗くなってしまいました。 仕方がないのでもう一度ばらしてチェックしてみたら、チップＬＥＤのハンダ付け不良でした。 念のため他のＬＥＤもハンダ付けし直しましたが、これで再発しないといいのですが。

前回LEDメーターが完成したのが夜で、「キレイ、キレイ」と喜んでいたのですが、
翌日の昼間に運転してみたらムラがとても目立ってしまってがっかりしてしまいました。
しかも目盛りの光り方が指針に比べてどうも暗いのです。
部屋でテストした時はもっと明るかったのにおかしいなぁというわけで、原因究明とムラを無くすためにVer.2を作りました。

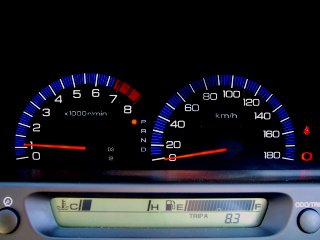

	昼間の写真です。 ムラだらけですね(T_T)

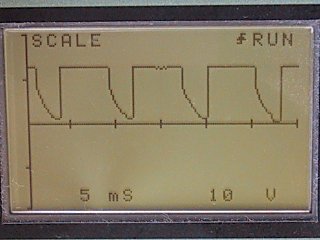

	ランプのところの電圧をオシロで見てみると....一番明るい時でも１００％電圧がかかっていません。 しかも電圧自体が約１２Vと、エンジンがかかっている時の電圧の約１４Vよりも低くなっています。 これではLEDに１０ｍAくらいしか電流が流れません。(設計上は20mAのはずだったのに...) 暗くなって当たり前です。

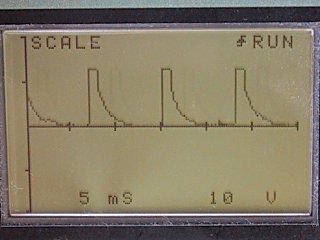

	ちなみに、ヘッドライトONで一番暗くした時の波形はこんなです。

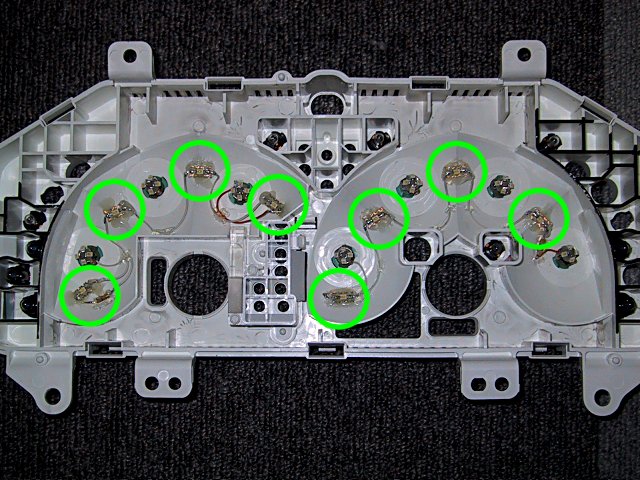

	ムラを無くすために○のところに１つずつ、計８個のLEDを追加しました。 明るくする方は、直列に入れていた４７Ωの抵抗をバイパスして抵抗無しにしました。 １２Vでデューティ８０％なら抵抗なしでちょうどいいくらいです。 <-クリックで拡大

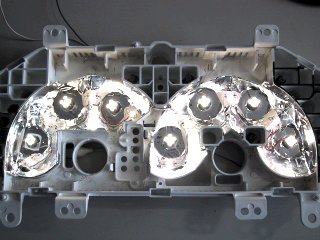

	もう一度反射テープを貼り直して Ver.2 の完成です。

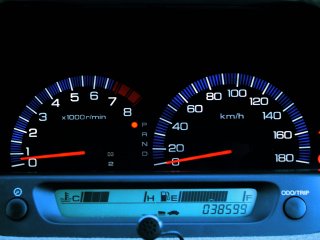

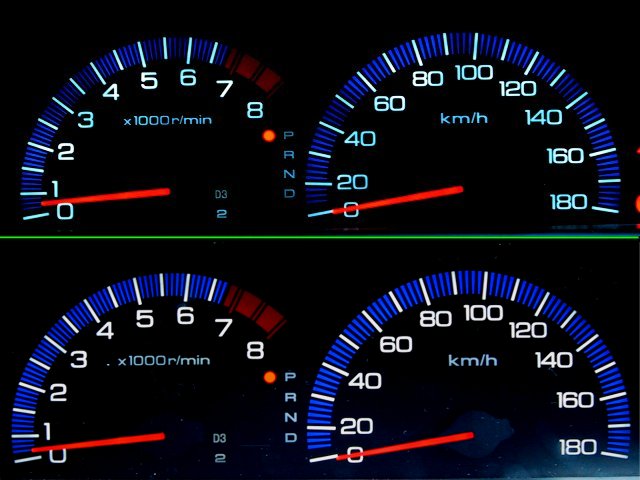

	上が前回作成のムラありVer.1、下が今回のVer.2 です。 よ〜くみるとまだムラがありますが、何とか許せる程度になりました。 明るさも指針と同じくらいで、昼間でも十分です。 ただ逆に夜はちょっと明るすぎで、私には１段暗くした位でちょうどいい感じです。 <-クリックで拡大
