・2017/03/26

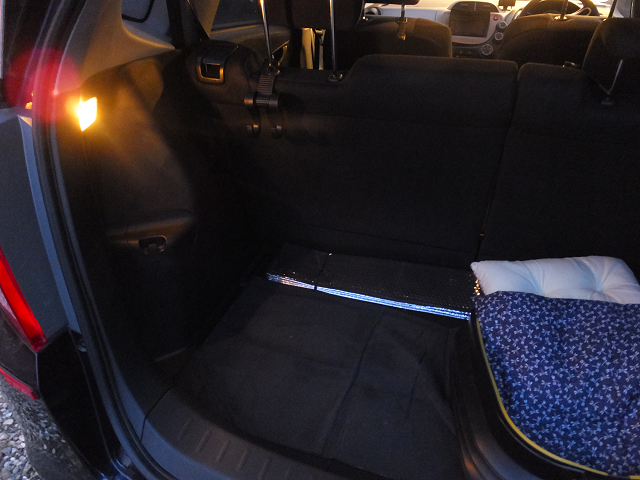

アヴァンシアのラゲッジ照明をLEDにしたら明るくなっていい感じだったので、FITもLEDにすることにしました。

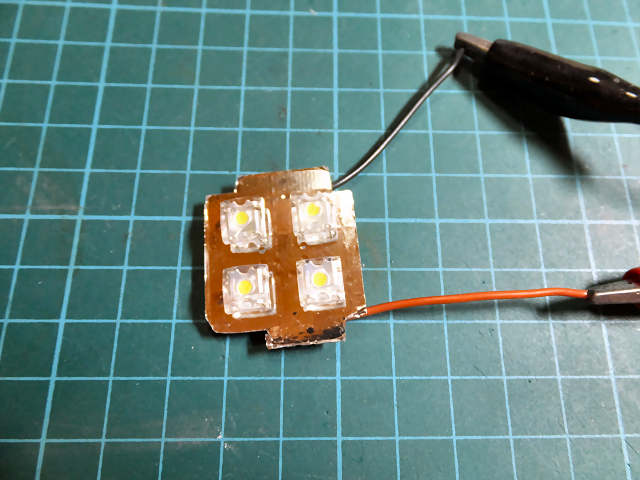

同じように角形3チップ白色LED4個で作成します。

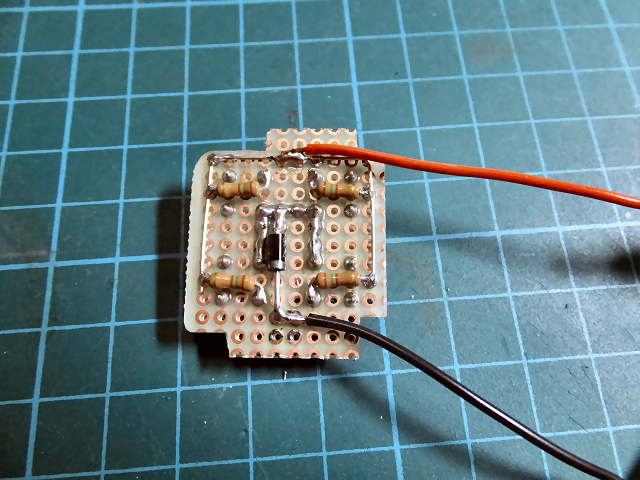

抵抗は150Ωで1個あたり20mA弱流すようにしました。
真ん中の黒いのは逆電圧保護用のダイオードです。

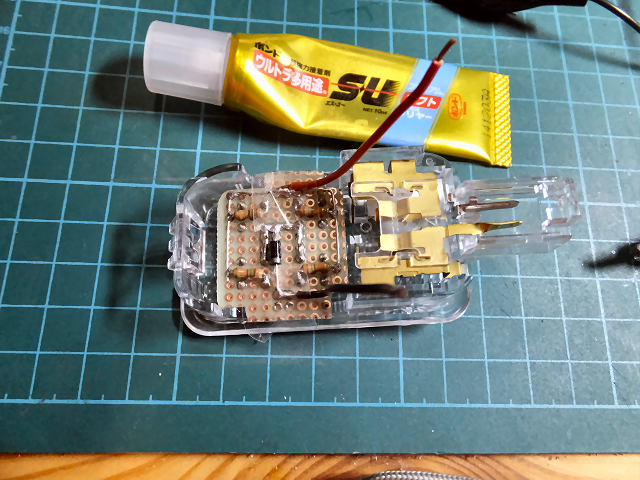

FITのラゲッジ照明は裏側が何も無いので、直接レンズに接着しました。

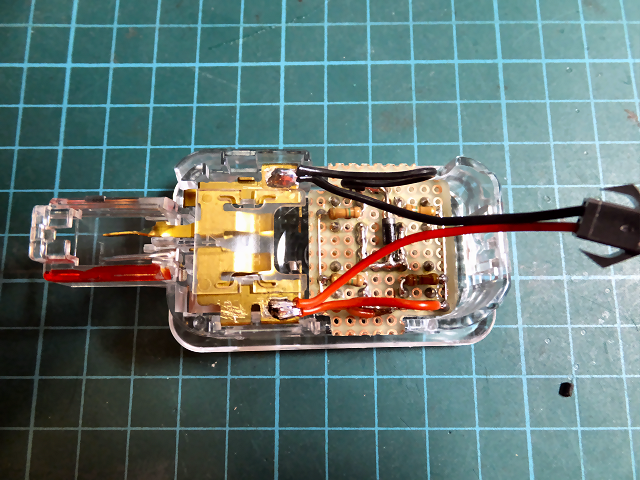

配線も金属に直接半田付けです。
アヴァンシアのように将来LEDを追加できるようにコネクタも付けておきました。

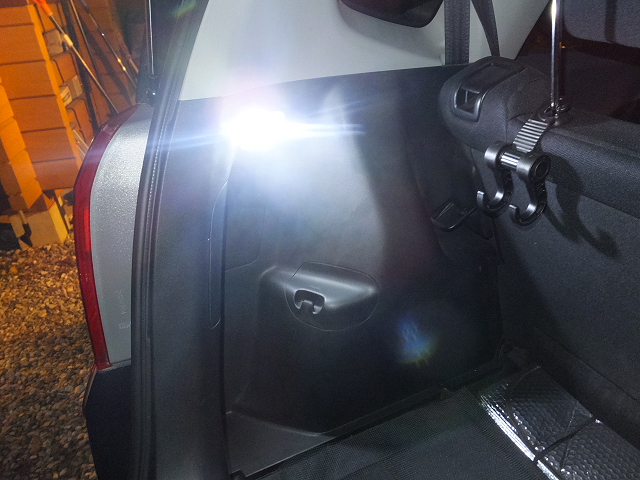

取り付けて点灯確認OKです。

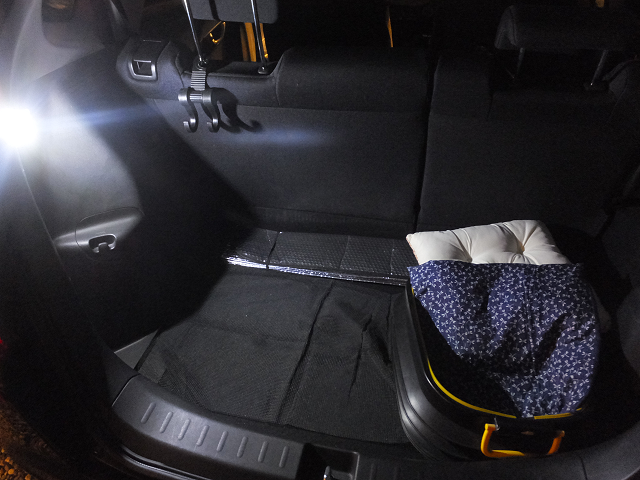

やっぱり明るいのはいいですね。
